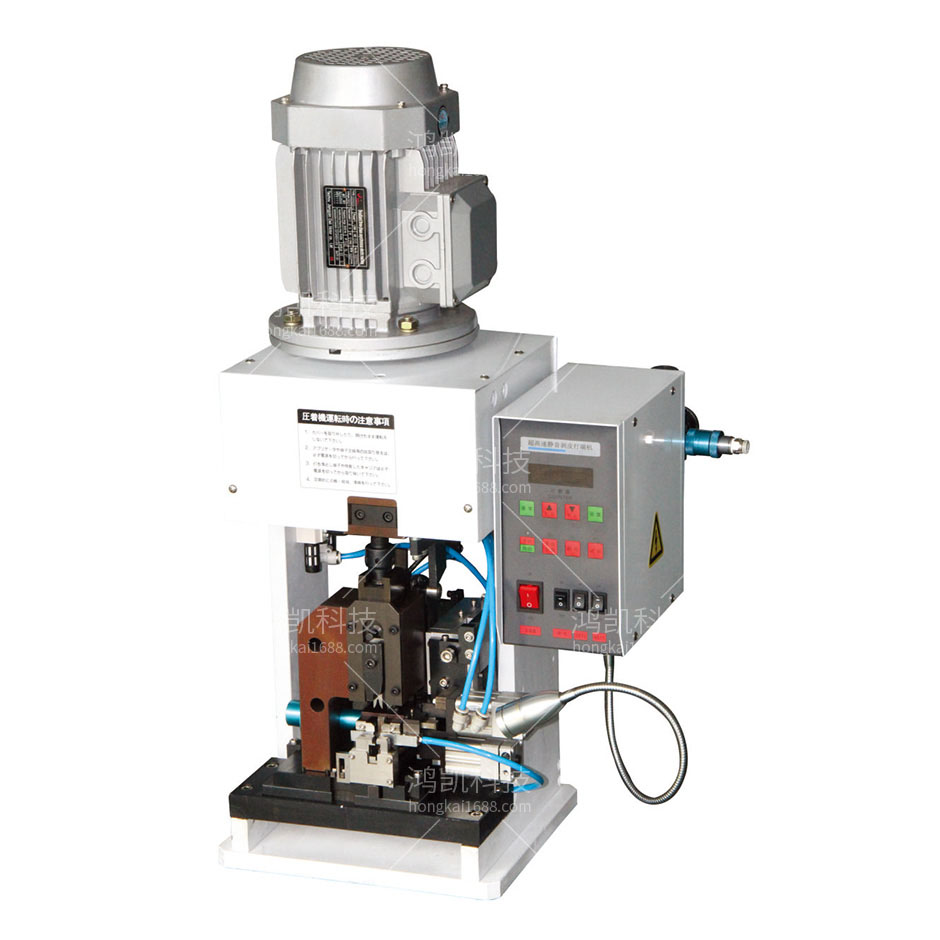

靜音剝皮打端機介紹

靜音剝皮打端機背景技術：

靜音剝皮打端機是跟據以往普通端子機改進,，靜音剝皮打端機指的是主要是以電線加工要用到的一種機器，它可以把五金頭打壓至電線端，然后再做導通,。靜音剝皮打端機打出來的端子通常是為了連接更方便,，不用去焊接便能夠穩定的將兩根導線連接在一起，而在拆的時候只需拔掉就可以了,，方便快捷,。

現有的端子機都是采用人工操作，效率低下,，不利于企業的發展需要,。

靜音剝皮打端機技術特征：

一種超靜音剝皮打端機的上料剝皮機構，其特征在于：包括上料機械手和剝皮機構,；所述剝皮機構包括夾緊裝置和伸縮裝置,；所述夾緊裝置包括安裝板，所述安裝板的一個側面上安裝有電機,，所述電機的軸穿過安裝板連接著齒輪,，與齒輪同一側的所述安裝板上滑動連接有兩個滑座，所述滑座上固定有齒條,，齒條與齒輪嚙合,，所述電機轉動帶動兩個齒條相向或相反運動；每個所述滑座上連接有夾持臂,；所述伸縮裝置包括伸縮氣缸和滑動支架,，電機所在的所述安裝板側面連接著滑動支架，所述滑動支架的側面連接著伸縮氣缸的伸縮端,；所述上料機械手正對著兩個夾持臂的中心,。

靜音剝皮打端機技術總結

一種超靜音剝皮打端機的上料剝皮機構，包括上料機械手和剝皮機構,；剝皮機構包括夾緊裝置和伸縮裝置,；夾緊裝置包括安裝板，安裝板的一個側面上安裝有電機,，電機的軸穿過安裝板連接著齒輪,，與齒輪同一側的安裝板上滑動連接有兩個滑座，滑座上固定有齒條,，齒條與齒輪嚙合,，電機轉動帶動兩個齒條相向或相反運動；每個滑座上連接有夾持臂,；伸縮裝置包括伸縮氣缸和滑動支架,，電機所在的安裝板側面連接著滑動支架，滑動支架的側面連接著伸縮氣缸的伸縮端,；上料機械手正對著的位兩個夾持臂的中心,。

靜音剝皮打端機功能特點

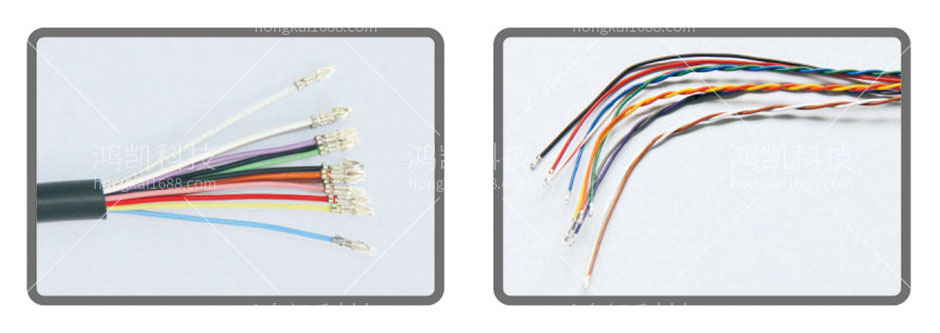

本機適用于電腦線,、護套線、多芯線等
剝皮打端子可一次性完成,，提升加工效率
卡模更換方便,，剝皮深度可調，生產適應性強
采用變頻控制,，軟啟動,、軟停止、無機械損耗

靜音剝皮打端機技術參數

剝線范圍：0.1-4mm²
剝皮長度：1.0mm-8.0m
剝皮誤差：0.05-0.1mm
壓接能力：3T
電源：220V50/60Hz
行程：30mm
重量：73kg
尺寸：730*450*890mm
