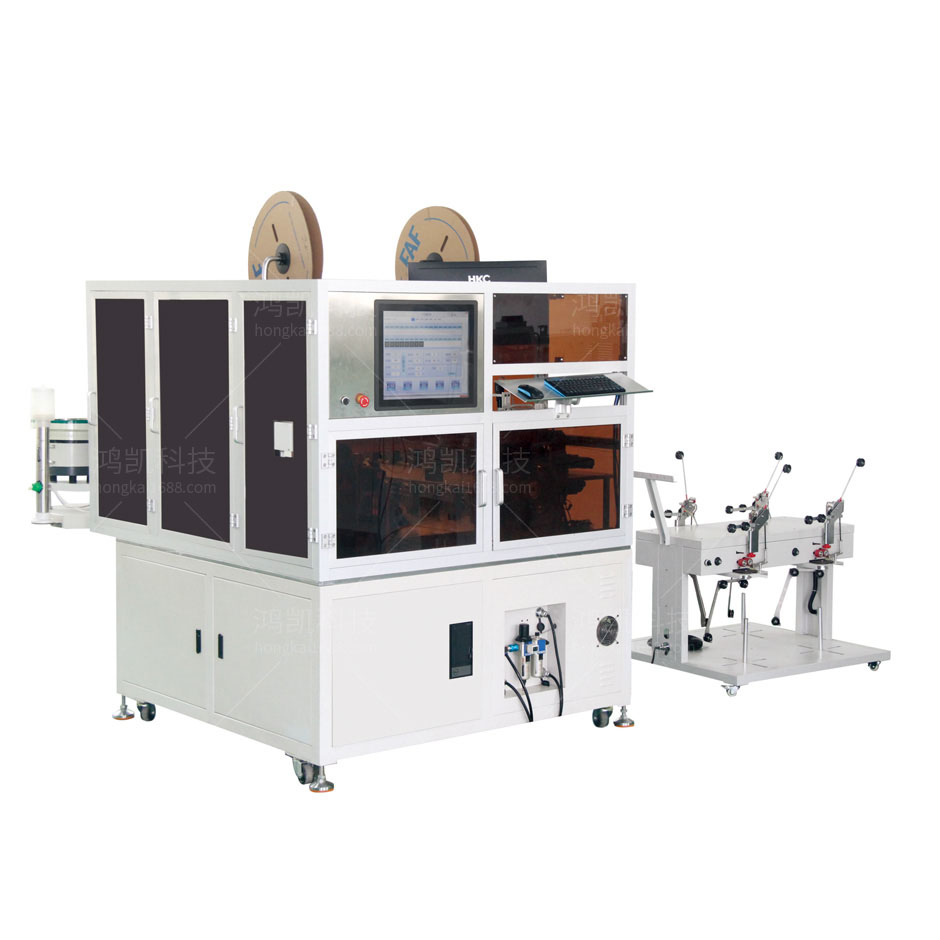

全自動雙端穿膠殼機功能特點
1,、本機可選用8種顏色的線任意搭配，裁線長度80-980mm,，特殊長度還可定制；
2,、切線剝皮,、半剝采用高精度滾珠絲桿配合伺服馬達控制切線精度可達0.1mm；

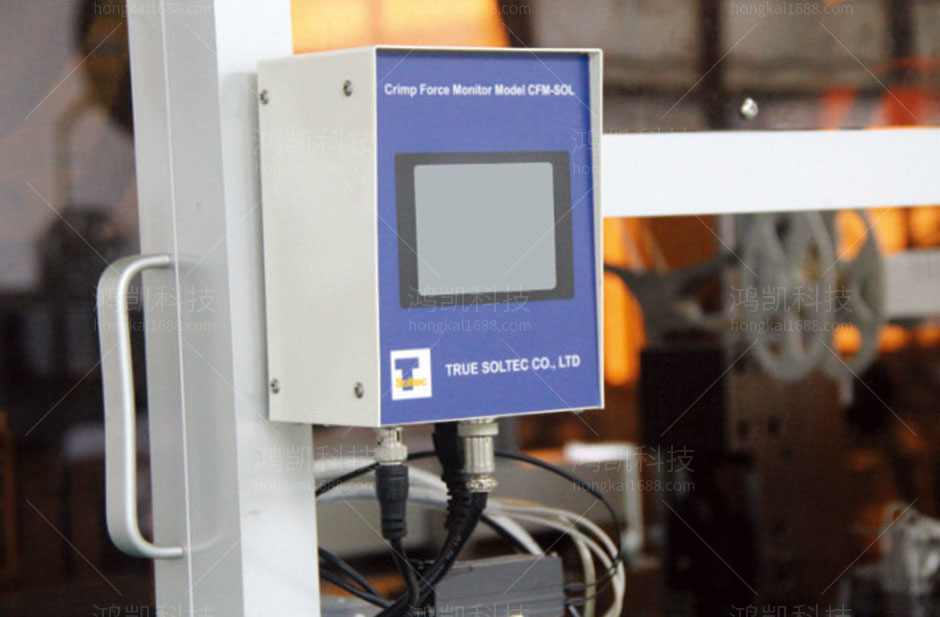

3,、端子壓接全程壓力監控監測,，壓接不良報警，并自動篩選采用,，選配端子外形CCD檢測，不良品自動排出,；

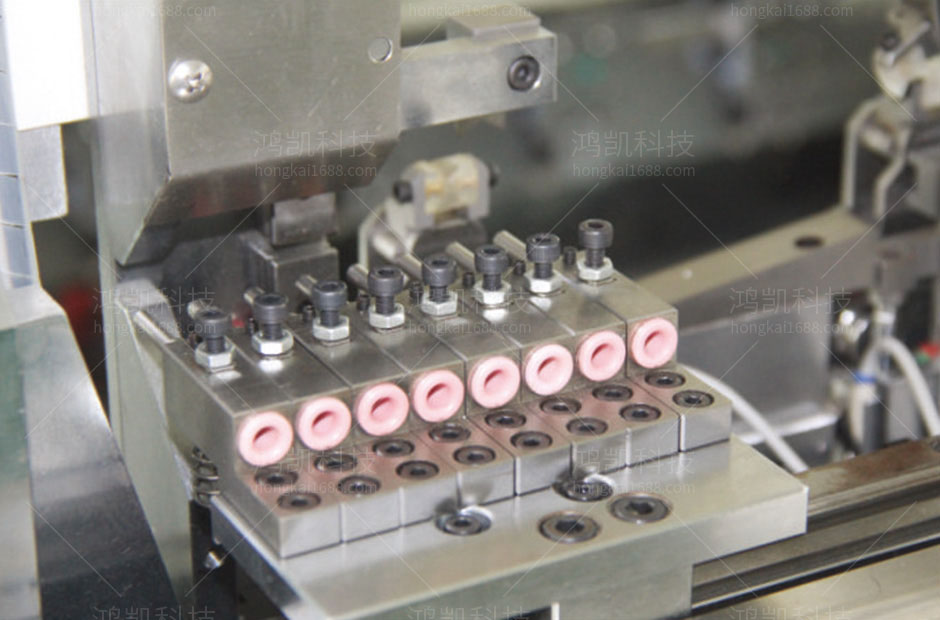

4,、穿膠殼機構更換模塊化，相同pin距值的膠殼只需簡單調節兩個調整塊即可生產,，不同pin距值的膠殼只需更換整組穿膠殼機構即可生產,，更換簡單,，提高效率；

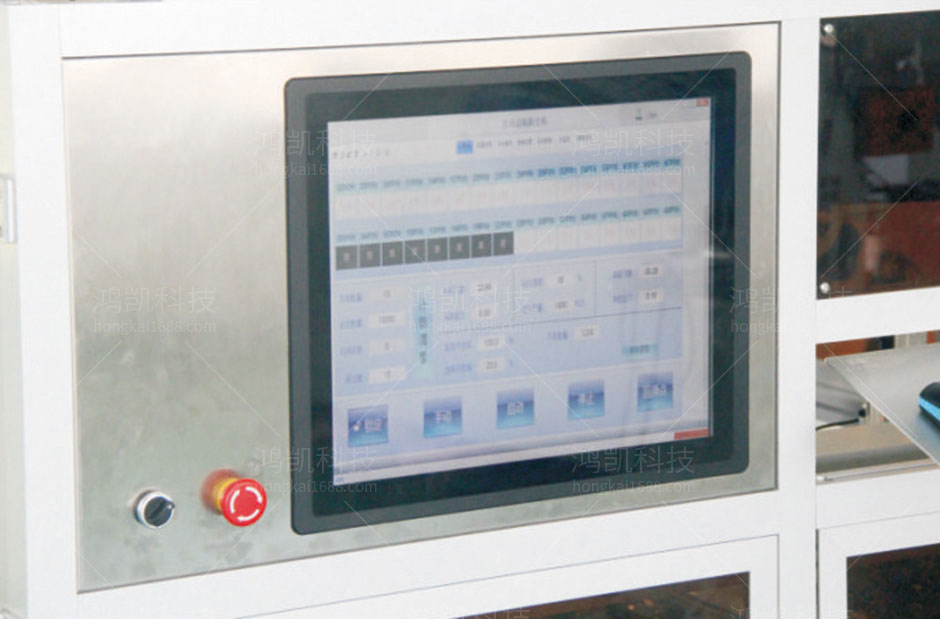

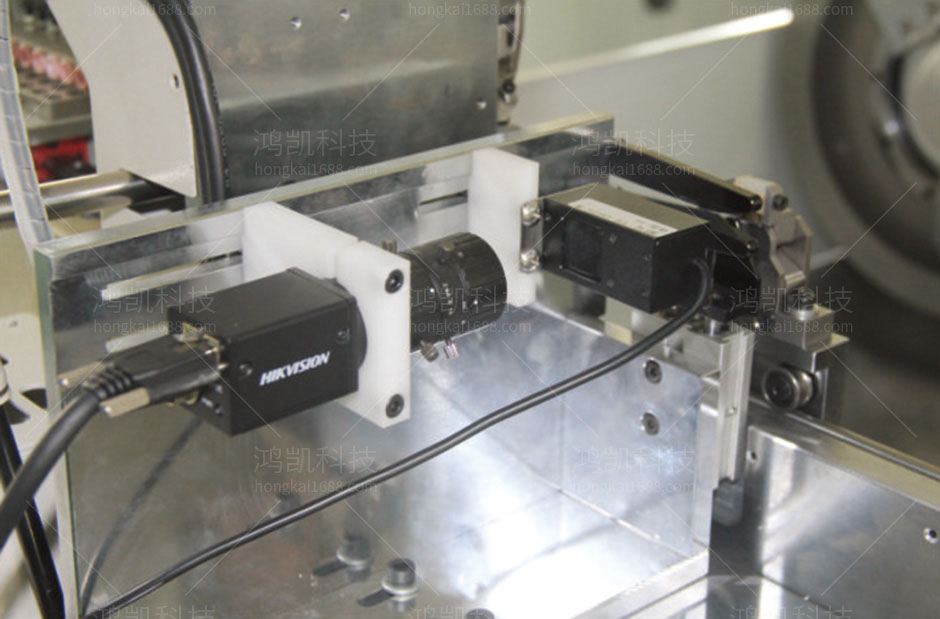

5,、采用電腦操作界面,，對端子進行全自動拉拔力檢測，并可以出具端子拉拔力曲線分析報告,；搭載超高清視覺系統,，能夠?qū)崿F(xiàn)對產品進行實時圖像顯示,，對比,，分析，壓接不良時會發出警報并自動篩選出不良品,。此設計極大地節省了人工成本,，保證產品質量，提高了生產效率,。

全自動雙端穿膠殼機特征：

自動雙端穿膠殼端子機適用于2P并線,、兩條電子線的單端子壓接及穿殼（電子線可實現兩根長短不一）。適用于1.25端子,，2.0端子,，2.5端子等。裁線長度25-450mm,。自動雙端穿膠殼端子機采用模塊化結構,，不同膠殼只需簡單更換振動盤以及軌道，刀模即可,。

自動雙端穿膠殼端子機可以一端打端子并穿防水栓護套,，另一端壓著普通端子。線材裁切長度,，剝皮長度,，包膠深度等參數均采用觸摸屏數控，易學易懂,，簡單學習便可以熟練操作,。

自動雙端穿膠殼端子機采用電腦操作界面，對端子進行全自動拉拔力測試,，并可以出具端子拉拔力曲線分析報告,，搭載超高清視覺系統，能夠?qū)崿F(xiàn)對產品進行實時圖像顯示,，對比,，分析，壓接不良時會發出警報并自動篩選出不良品,。

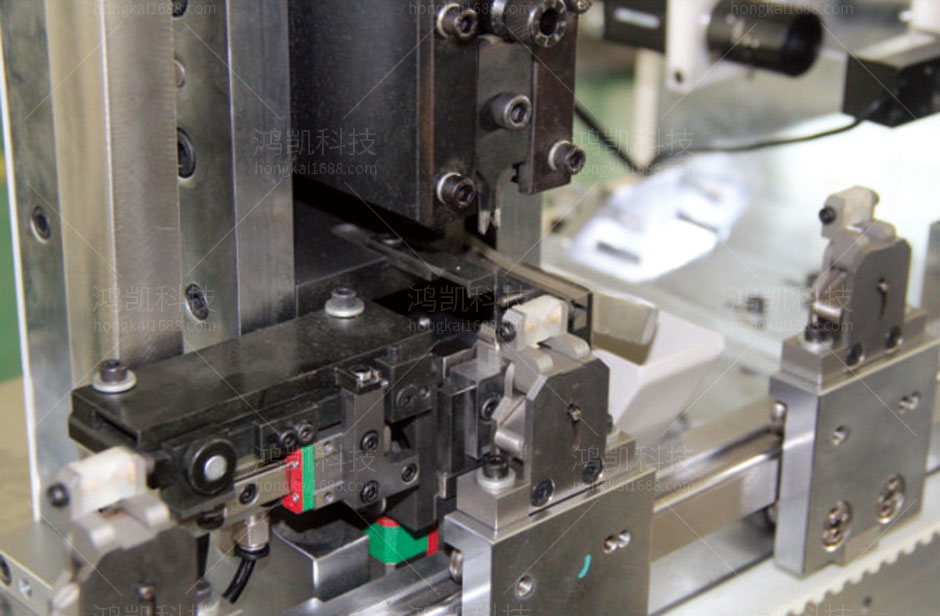

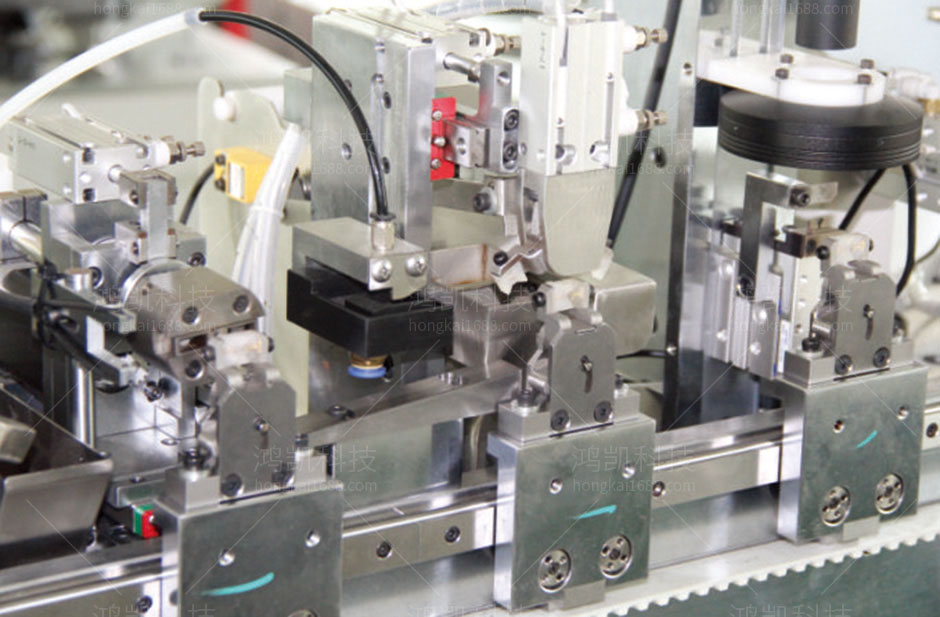

自動雙端穿膠殼端子機平移方式處理打端子,，此結構操作方便穩定,，快速送線、裁線,、剝皮,、分線、打端,，高精度,，速度快，低噪音,。裁線長度,、剝皮長度，包膠長度,、,，打端延時等等，均實現數字化調試,?？焖俑鼡Q工序，模塊化設計,，維護方便,。

全自動雙端穿膠殼機技術參數

電源：AC220V/50Hz

功率：3000W

壓著力：1.5T可根據客戶要求訂做。

生產效率：3000根線每小時（相當于6000個端子）

電線加工長度：80MM-980MM,，其他長度可定制,。

適用電線：AWG18-AWG24，AWG22-AWG30,；最多8種顏色電線同時作業

剝皮長度：A端0MM-6MM,，B端0MM-10MM
適用膠殼：單排16孔、最多3排

適用膠殼尺寸：MAX40*25*25MIN5*6*3

空氣壓力：5-7kgf（需使用清潔干凈空氣）

檢測裝置：電線有無,，電線打結,，端子有無，剝皮異常,，端子壓力監測,，插端子后拉檢測，膠座有無,，不良率設定,。

選配件：端子壓力監控，選配端子外觀視覺檢測,。

不良率設定：A報警停機部份：電線有無,，電線打結，端子有無,，膠座有無,，不良率設定超標，B報警挑選出不良自動生產部份：剝皮異常,，端子壓力異常,，端子后拉檢測，不良率設定未超標,。

設備尺寸：2100L*1200W*1580Hmm含凸起部份（不含振動盤不含放線架）

機器重量約：900kg
