自動送線機背景技術：

隨著電子科技的不斷發展,，集成式電路技術的不斷完善，排線越來越多的被應用于各行各業,。在排線制作時需要對排線內的線束進行傳輸,，當上游的線束傳送不及時時，容易發生線束拉扯過緊,，可能會引起線束斷裂,，當上游的傳輸過慢時，線束容易彎曲,，加工成型后的排線內部導線容易接觸,，引起導線質量問題。這兩種現象都嚴重影響著生產的排線的質量,。

自動送線機技術特征：

1,、一種自動送線機，其特征在于：包括控制箱,、支架、底座,、傳感器一,、傳感器二和傳感器三，所述控制箱與所述底座連接,，所述支架與所述底座連接,，所述傳感器一、傳感器二和所述傳感器三分別位于所述支架底端,，且與所述底座連接,，所述控制箱包括控制器一、控制器二,、控制器三,、電源開關一、電源開關二,、電源開關三,、旋轉輪一、旋轉輪二,、旋轉輪三和機箱,，所述控制器一、控制器二、控制器三,、電源開關一,、電源開關二、電源開關三,、旋轉輪一,、旋轉輪二、旋轉輪三分別與所述機箱連接,。

2,、根據要求1所述的一種自動送線機，其特征在于：所述支架包括導向組一,、導向組二和導向組三,，且所述導向組一,、所述導向組二和所述導向組三分別垂直于所述底座,。

3,、根據要求2所述的一種自動送線機,，其特征在于：所述導向組一包括壓力器一、配重一,、彈簧一,、導桿一和導線塊一，所述導桿一依次穿過所述配重一和彈簧一,，與所述導線塊一連接。

4,、根據要求3所述的一種自動送線機，其特征在于：所述導線塊一中間設有導線孔一,。

5,、根據要求4所述的一種自動送線機，其特征在于：所述導線孔一下端與所述傳感器一接觸,。

6,、根據要求2至5中任一一項所述的一種自動送線機，其特征在于：所述導向組一,、導向組二和導向組三的結構相同,，導線孔二和導線孔三下端分別與所述傳感器二和所述傳感器三接觸。

自動送線機技術總結

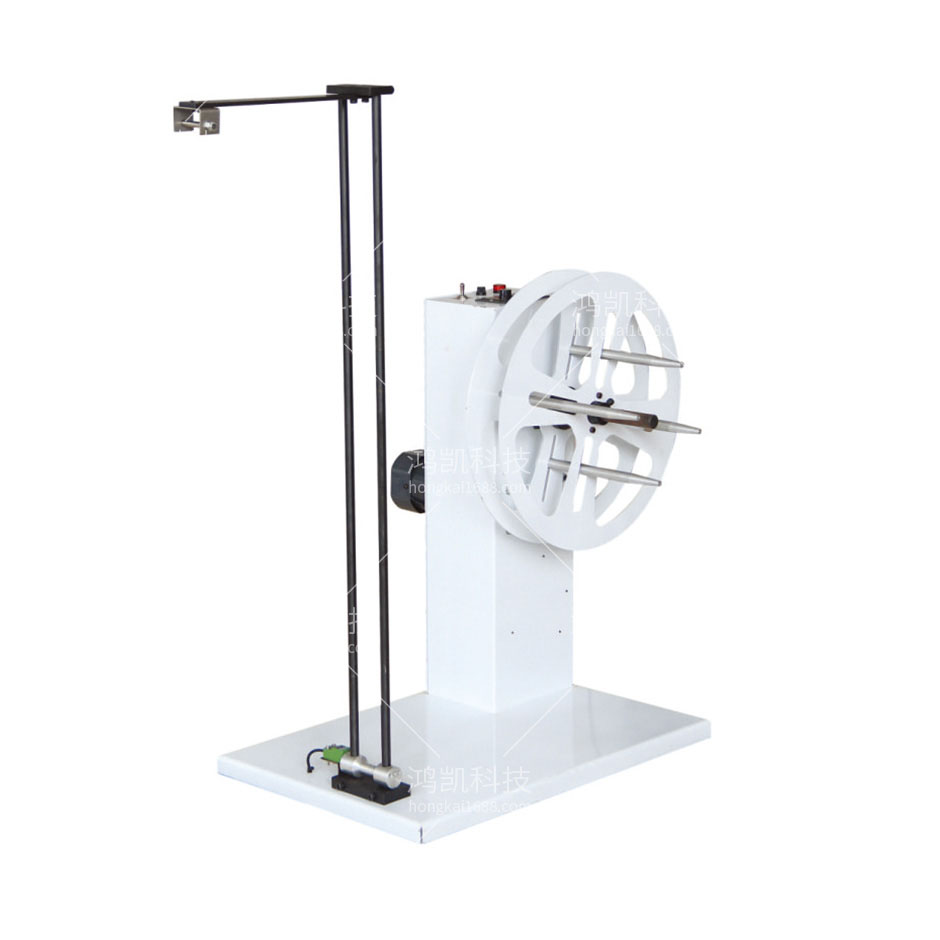

本實用新型涉及一種自動送線機,，包括控制箱,、支架、底座,、傳感器一,、傳感器二和傳感器三,，所述控制箱與所述底座連接,，所述支架與所述底座連接,，所述傳感器一、傳感器二和所述傳感器三分別位于所述支架底端,，且與所述底座連接，所述控制箱包括控制器一,、控制器二、控制器三,、電源開關一、電源開關二,、電源開關三、旋轉輪一,、旋轉輪二、旋轉輪三和機箱,，所述控制器一,、控制器二、控制器三,、電源開關一,、電源開關二、電源開關三,、旋轉輪一、旋轉輪二,、旋轉輪三分別與所述機箱連接。該實用新型的一種自動送線機根據導線自身的松緊情況,，來自動控制導線的松緊情況，避免了工作時線束過緊或者過松,，引起線束傳送不穩定,，影響排線的質量。

自動送線機技術參數

線盤直徑：350MM
線盤最小放線內徑：35MM
電機轉速：275R/MIN
重量：25KG
線軸承重：10KG
尺寸：700*400*800mm
電源：AC220V
功率：90W
