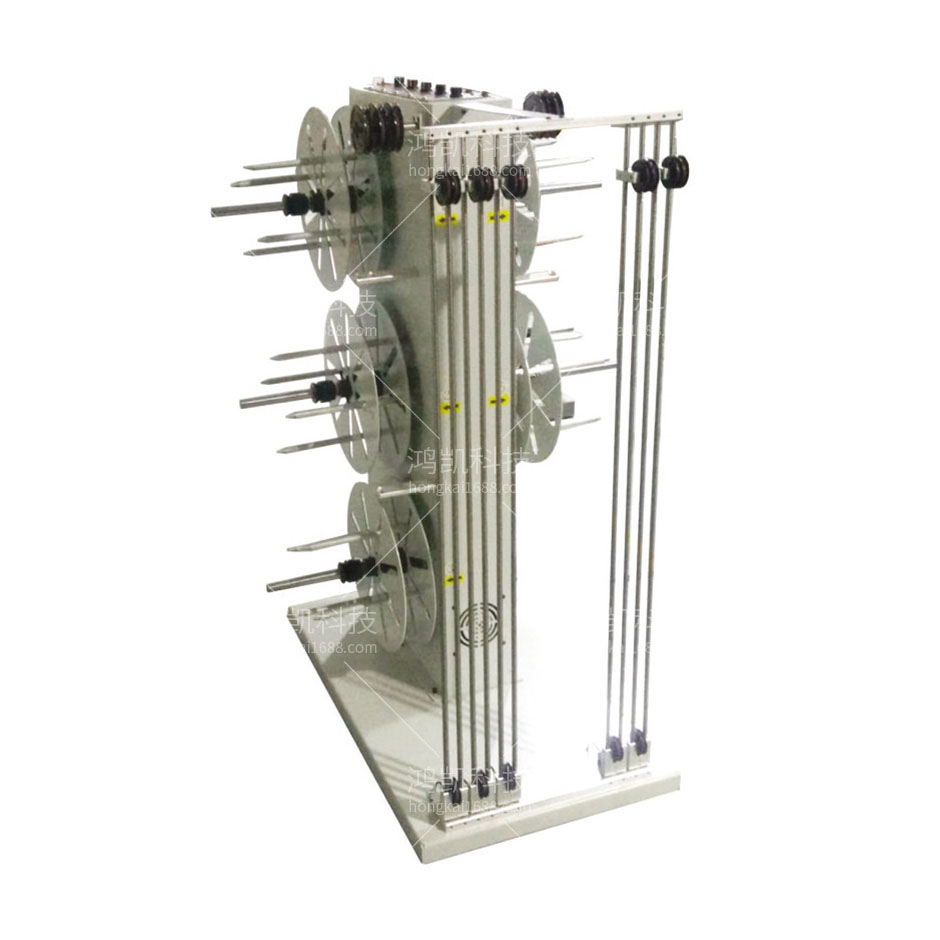

五軸送線機背景技術：

隨著產業革命的升級以及人工成本越來越昂貴，自動化生產越來越普遍,，同時對自動化生產的要求也越來越高,，生產的各個環節都逐漸要求生產自動化,。市面上的送線方法大多采用一個輪子上面繞著一個線圈，然后由機器自動拉扯線帶使得輪子轉動從而實現送線的功能,，但這種送線方法需要較大的力來拉扯線帶使得輪子轉動,，往往會導致線帶被扯斷或者影響線帶的性能，生產中往往也因為被扯斷的線帶而不得不暫停生產,，降低了工作效率。

因此,，發明一種五軸送線機來解決上述問題很有必要,。

五軸送線機技術要素：

本實用新型的目的在于提供一種五軸送線機，以解決上述背景技術中提出的問題,。

為實現上述目的,，本實用新型提供如下技術方案：一種五軸送線機，包括基座,，所述基座頂部設置有支撐板,，所述支撐板一側設置有導線導桿，所述導線導桿一端設置有校直固定方條,，所述校直固定方條頂部設置有校直活動壓塊,，所述校直活動壓塊頂部設置有調節旋鈕，所述校直固定方條一端固定設有導線器,，所述校直固定方條上設置有校直編碼器,，所述導線導桿底部設置有驅動電機，所述驅動電機輸出軸端部連接有送線被動皮帶輪,，所述支撐板一側頂部固定設有輸送壓輪固定架,，所述輸送壓輪固定架底部設置有輸送壓輪，所述輸送壓輪底部設置有主動送線輪,，所述送線被動皮帶輪與主動送線輪之間通過皮帶傳動連接,，所述主動送線輪與支撐板活動連接，所述輸送壓輪固定架一側設置有導線固定板,，所述導線固定板一側設置有導線氣缸固定塊,，所述導線氣缸固定塊頂部設置有導線氣缸，所述導線氣缸頂部設置有報警感應裝置,。

五軸送線機技術總結

本實用新型公開了一種五軸送線機,，包括基座，所述基座頂部設置有支撐板,，所述支撐板一側設置有導線導桿,，所述導線導桿一端設置有校直固定方條，所述校直固定方條頂部設置有校直活動壓塊,，所述校直活動壓塊頂部設置有調節旋鈕,，所述校直固定方條一端固定設有導線器,，所述校直固定方條上設置有校直編碼器，所述導線導桿底部設置有驅動電機,，所述驅動電機輸出軸端部連接有送線被動皮帶輪,，所述支撐板一側頂部固定設有輸送壓輪固定架，所述輸送壓輪固定架底部設置有輸送壓輪,。本實用新型可用于識別卡線或不送線狀態,，同時還具有報警提醒功能，避免設備停止狀態時不工作提醒,，而且保證了線輸送時的平直度,。

五軸送線機技術參數

電源：220V
功率：140W
規格：500*500*900mm
機器承重：15KG
