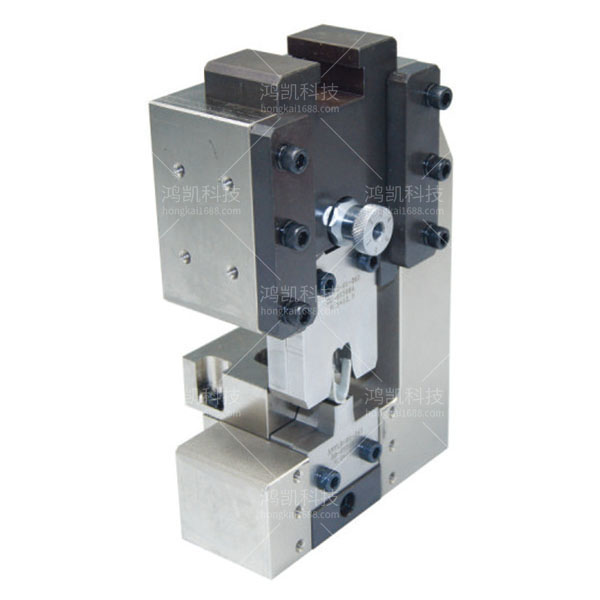

YHK-U型端子模具介紹

YHK-U型端子模具背景技術：

現有技術的壓線端子,，通常為套管型，一端為套管,、另一端為連接片,，連接片上設置有連接孔。首先,，線纜剝口置入套管中,；然后將套管局部或全部壓扁，使線纜被變形的套管夾緊,；另一端通過連接孔連接另一線纜,，如螺釘連接、螺栓連接,、或錫膏焊接,。

該種類型的接線端子，容易出現套管變形不夠到位,、套管夾持線纜不夠力,，線纜容易脫落、電接觸不夠良好,；該種套管型接線端子,，一端為套管、另一端為連接片,，其制造工藝較為復雜,、成本較高、制造效率較低,。

所以，有必要設置一種較為容易制作的端子模具,；連接線纜時較為方便進行,，線纜連接牢靠。

YHK-U型端子模具技術總結

本實用新型公開了一種U型端子模具,，包括有第一連接端及第二連接端,，第一連接端及第二連接端為一體鍛鑄成型或者由一基材折彎成型，第一連接端及第二連接端呈臺階分布,，第二連接端的臺階面高于第一連接端的臺階面,，第二連接端呈U型,；第二連接端包括有圍繞軸向彎曲的弧面體、連接在弧面體兩端的第一壓接片及第二壓接片,，弧面體的內弧面上設置有至少一條圍繞軸向彎曲的凹槽,；第一連接端設置有連接孔。線纜與弧面體連接牢靠,、且增大接觸面,，電接觸更良好；本連接端子的制造工序少,，工序操作簡單,，制造成本較低。

YHK-U型端子模具技術參數

重量：4.5KG

送料塊：35MM

滑行行程：30MM

模刀調整：刻度旋轉式

工藝類型：沖壓成型模

主要加工設備：接線端子壓線
