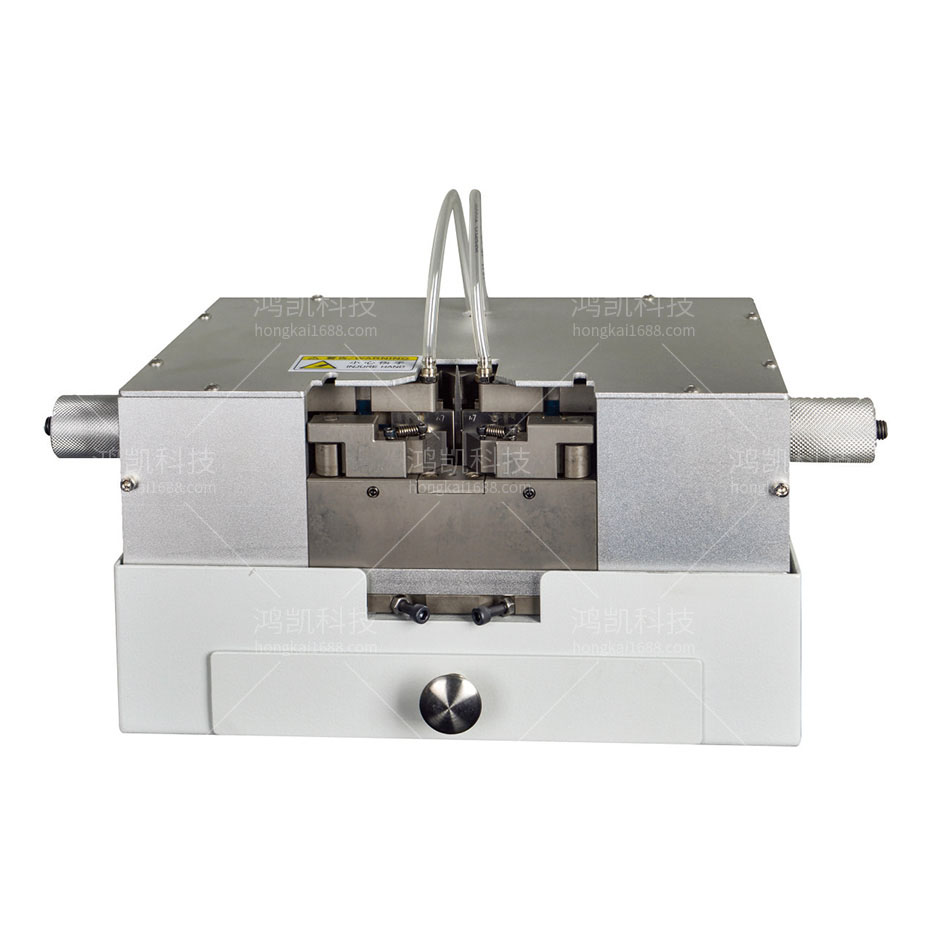

YHK-005A雙面剝皮機介紹

YHK-005A雙面剝皮機背景技術：

錫焊是利用低熔點的金屬焊料加熱熔化后，滲入并充填金屬件連接處間隙的焊接方法,。因焊料常為錫基合金,，故名。常用烙鐵作加熱工具,，廣泛用于電子工業中,。

數據線設置有外皮和內芯，內芯也設置有內芯線皮,。

在焊錫過程中,，需要對線材進行剝皮處理，由于線材剝皮處理是一個復雜的過程,，如果通過人工來處理,，效率極其低下，因此,，需要一種線材剝皮處理的設備來解決此類問題,。

YHK-005A雙面剝皮機技術總結

實用新型公開了一種應用于焊錫機設備的雙面剝皮機，所述雙面剝皮機設置在剝皮工位,，其包括兩個工字型站腳,、廢料盒,、壓線機構、后拉底板,、用于將線材夾住的夾線機構,、定刀組件、裝設于所述壓線機構上側且用于將內芯線皮切開的切刀機構以及剝皮后拉氣缸,；工字型站腳并排固接于一平臺上且兩個工字型站腳之間架設有一帶孔方板；后拉底板上設置有雙直線滑軌,；定刀組件設置在雙直線滑軌上,；剝皮后拉氣缸將內芯線皮拉出后，使剝下的內芯線皮通過所述后拉底板上的廢料孔掉落于所述廢料盒內,。本實用新型的雙面剝皮機通過夾線,、壓線、切線以及剝皮將線材內芯線皮剝掉,，不用人工剝線皮,，節省人工成本，提高線材剝皮加工效率,。

YHK-005A雙面剝皮機功能特點

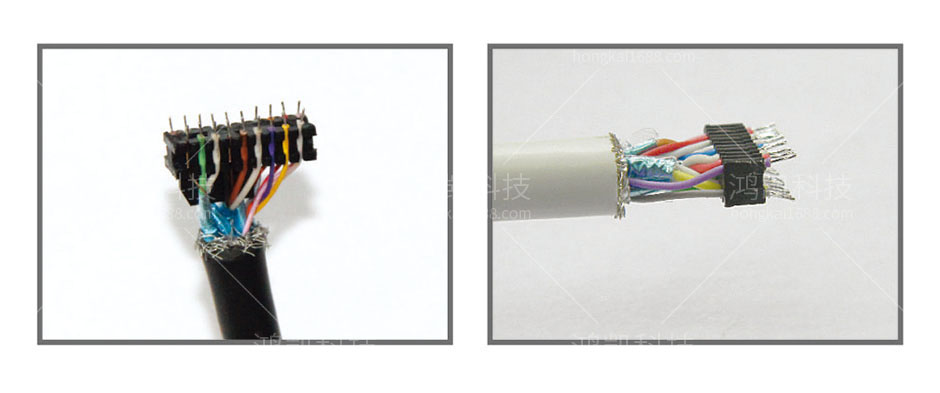

HDMA,、C、DType,，Displayport,，MiniDisplayport
TypeC等產品芯線剝皮（兩排同時剝，一次完成）,。
適用于24-34AWG芯線的剝皮,。
機器性能穩定，精度高,，操作簡便易懂

YHK-005A雙面剝皮機技術參數

機型：YHK-005A雙面剝皮機
電源：AC220V50/60HZ
用途：雙排線同時剝皮切平
空氣壓力：4-6kg
機械尺寸：L46XH32XK35（CM）
