氣電式扭線機背景技術：

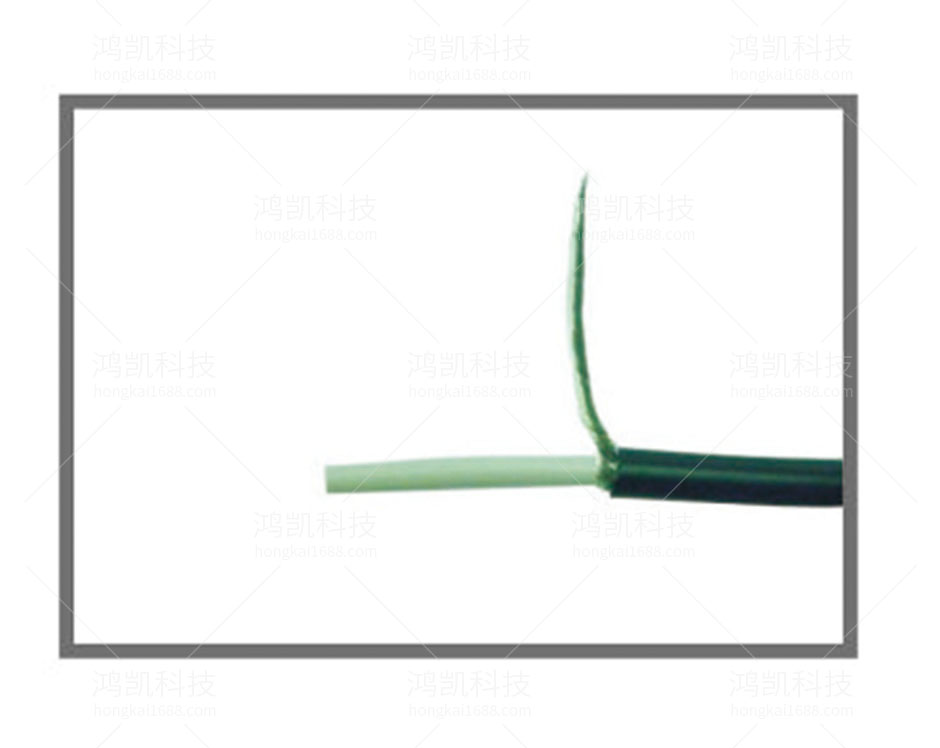

現有用于電性連接電子裝置的線纜均由絕緣層內包覆若干金屬芯線組成，在線纜連接其它電子裝置時,，首先需對線纜端部的絕緣層進行去皮,，而后再對裸露的金屬芯線進行整理，使之扭緊成為一股,，以與電子裝置的端子連接,。以往對電線剝皮后的金屬芯線加以扭編的作業是依賴作業員手工予以捻線，但手工捻線作業效率較低,，作業人員易于疲勞,，扭編品質參差不齊，故而在扭線過程中費時費力,。

氣電式扭線機作用

本實用新型的目的是提供一種減輕作業員手勞動強度,、線材扭編整理效率高的氣電式扭線機，其通過氣動夾線,，電機旋轉對電線剝皮后的散炸金屬芯線進行扭編,，可適合于各種線徑大小不同線材的扭編整理。

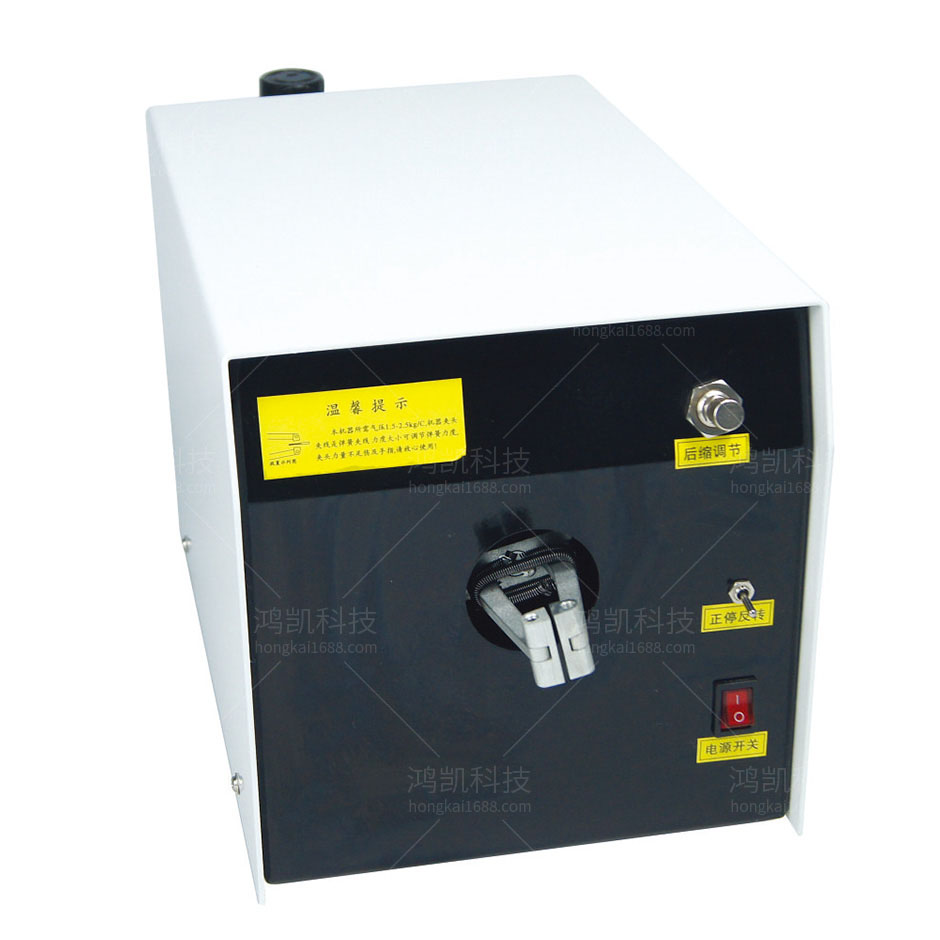

為達上述目的,，本實用新型采用以下的技術方案一種氣電式扭線機,，包含有電機、機身,、旋轉頭,，機身前端設有旋轉頭，后端與電機固連,，機身內設有缸體,，缸體內部設有連接軸及活塞，連接軸上設有活塞,，連接軸一端穿連缸體聯接電機的轉軸,，連接軸另一端鉸鏈有兩夾臂，夾臂彎部絞連旋轉頭,。
本實用新型的技術方案在于提供一種電線剝皮后扭線的機器,，是由一固定在機身后端的電機，一直接聯接于電機的夾線機構及一控制部所構成,；其中,，夾線機構包括一直接與電機轉軸聯接的連接軸,，一與連節軸、旋轉頭相絞鏈的兩夾臂所組合而成的可張合自如的活動臂構成,。本實用新型的氣電式扭線機放線方便快捷,，夾頭可自動張開，扭線長度最長達到60mm,，適用于各種線徑大小不同的線材,，本實用新型構造簡單、制造成本低廉且扭編整理作業確實,，尤以任何人均可操作,。如以上所述的實用新型氣電式扭線機，夾線機構與電機聯接,，并具有可供線材夾持于其內的夾持空間,。當本實用新型氣電式扭線機運作時，電機通過電機控制機構操控,，電動驅動夾線機構旋轉,，取代現有技術中的手工扭編整理方式，對夾持于夾頭內的各種需要扭編整理的線材進行扭編,，從而可以減輕操作人員的勞動強度,，有效提高扭編效率，并能保證扭編效果緊密,、整齊,、均勻、穩定,。

氣電式扭線機功能特點

可將各種地線,、編織線、隔離線扭緊
自動夾手采用外露設計,，方便放置銅絲
氣動控制,，操作簡單，操作安全
彈性夾持,，無需調整即可自動夾持不同規格線束

氣電式扭線機技術參數

扭線長度：5mm-60mm
使用線徑：0.1-2mm²
氣壓：4-6kg/mm²
電機功率：10W
電源：220V50Hz
重量：10kg
尺寸：340*190*170mm
