半剝扭線機背景技術：

半剝扭線機是一種扭線設備,，其需要對電線半剝處理,，再通過扭線輪與固定塊之間的相對轉動,，將電線扭線操作，雖然其自動化程度不高,，但在小規模使用中,，使用方便，效益尚可,。

現有的半剝扭線機,，其扭線輪與底部固定塊之間的距離要么固定，要么調節困難,，使用起來不夠方便,。

半剝扭線機技術要素：

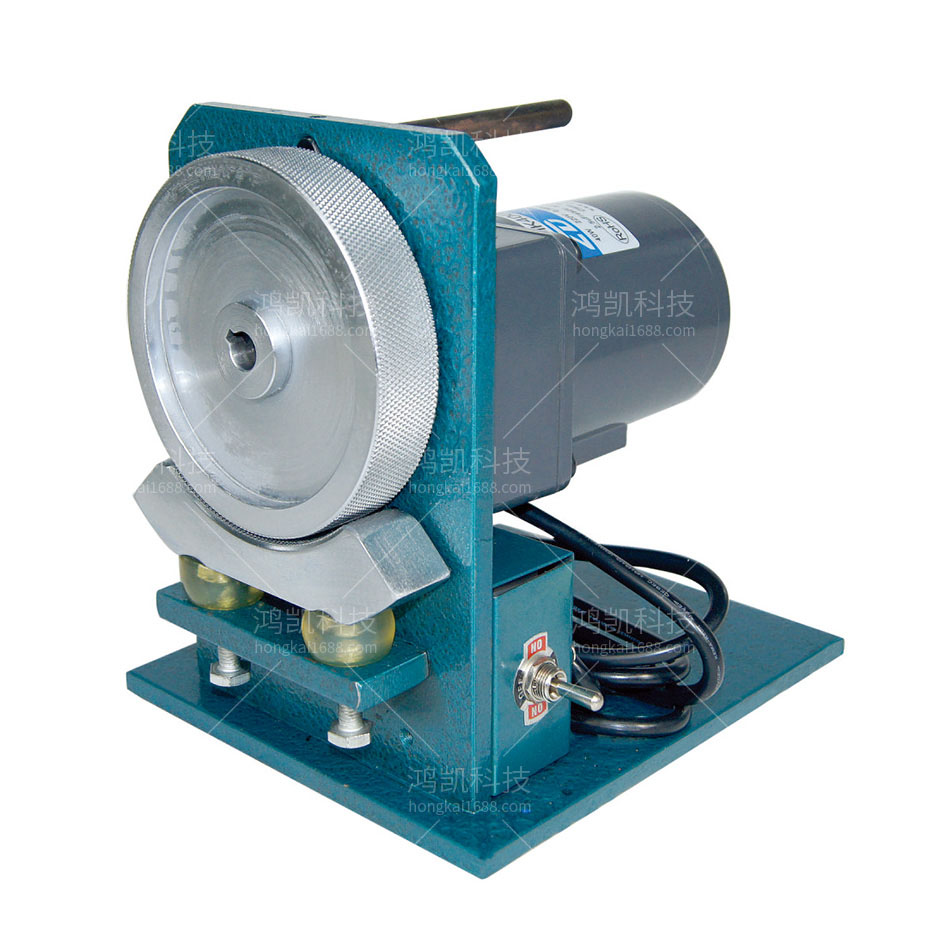

一種半剝扭線機，包括L形架,，L形架由一豎直的固定板和一水平的底板組成,，其中豎直固定板的一面固定有電機，豎直固定板的另一面固定有扭線輪,，扭線輪與電機軸接,，扭線輪下方設置有固定塊，其中固定快的上表面為弧面,；固定快下部設置有安裝板,，固定快與安裝板之間設置有牛晶塊，安裝板的兩側固定有齒條,，安裝板與L形架的固定板之間通過滑槽-滑塊結構連接,，L形架上設置有帶有旋鈕的轉桿，其中轉桿與齒條接觸部通過直齒嚙合,；所述的轉桿上設置有鎖緊部件,。

半剝扭線機功能特點

本機主要用于AC/DC電源線芯線的半剝和扭線
可同時扭線2-5條，效率更高
扭線均勻,，快速,，性能穩定

半剝扭線機技術總結

本發明公開了一種半剝扭線機，屬于扭線設備技術領域,；包括L形架,，L形架由一豎直的固定板和一水平的底板組成，其中豎直固定板的一面固定有電機,，豎直固定板的另一面固定有扭線輪,，扭線輪與電機軸接，扭線輪下方設置有固定塊,，其中固定快的上表面為弧面,；固定快下部設置有安裝板,，固定快與安裝板之間設置有牛晶塊，安裝板的兩側固定有齒條,，安裝板與L形架的固定板之間通過滑槽?滑塊結構連接,，L形架上設置有帶有旋鈕的轉桿，其中轉桿與齒條接觸部通過直齒嚙合,；所述的轉桿上設置有鎖緊部件,；本發明能夠方便實現固定快的升降。

半剝扭線機技術參數

扭線長度：5-20mm
速率：3000pcs/h
電源：110v/220v
重量：6KG
尺寸：150*250*200mm
