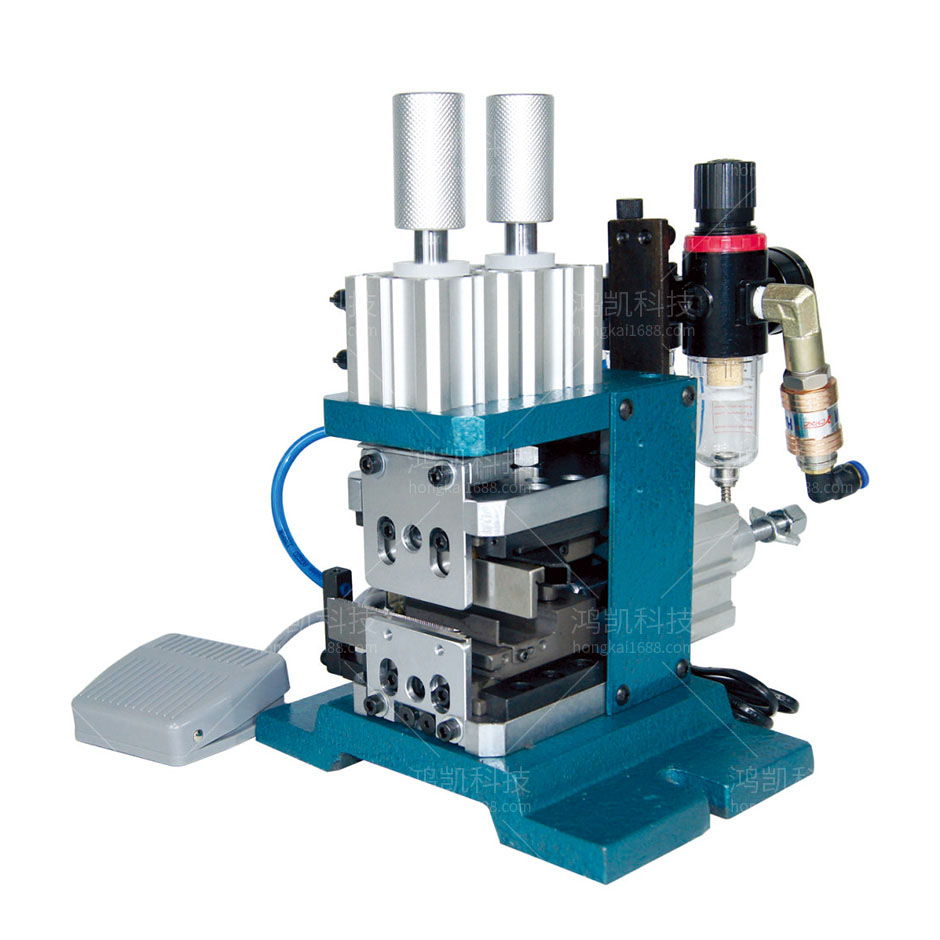

芯線剝皮扭線機背景技術：

剝線機就是將電線等外包裹的塑料包皮與金屬芯剝離的機器。目前的剝線機只有剝線的功能,，而沒有扭線的功能,。連接線在與焊接板進行焊接時，連接線尾部需扭線沾錫處理,。由于現有的剝線機是沒有扭線功能的,，因此裁線剝皮后需要人工進行扭線，這樣的方式導致加工效率低,，勞動強度大,，不良率高。

芯線剝皮扭線機技術特征：

一種芯線剝皮扭線機,，其特征在于,，包括機架以及安裝于所述機架上的理線機構、穿線機構,、剝線機構和扭線機構,；所述理線機構、穿線機構,、剝線機構和扭線機構依次排列設置,；所述理線機構用于消除待加工線的內部應力；所述穿線機構用于驅動待加工線移動并起到導向作用,；所述剝線機構用于對待加工線實施剝線作業,；所述扭線機構用于對待加工線實施扭線作業,；所述扭線機構包括伺服電機、扭線輥,、軸連接器,、驅動器；所述扭線輥為兩個,，平行排列設置于豎直方向上,，兩所述扭線輥之間形成扭線通道；所述伺服電機安裝于所述機架上,，驅動所述扭線輥轉動,；所述扭線輥與所述軸連接器的一端活動連接，所述扭線輥與所述軸連接器周向相對運動,，所述扭線輥與所述軸連接器軸向固定,；所述軸連接器的另一端與所述驅動器連接；所述驅動器驅動所述扭線輥?zhàn)鲅厮雠ぞ€輥軸向的運動,。

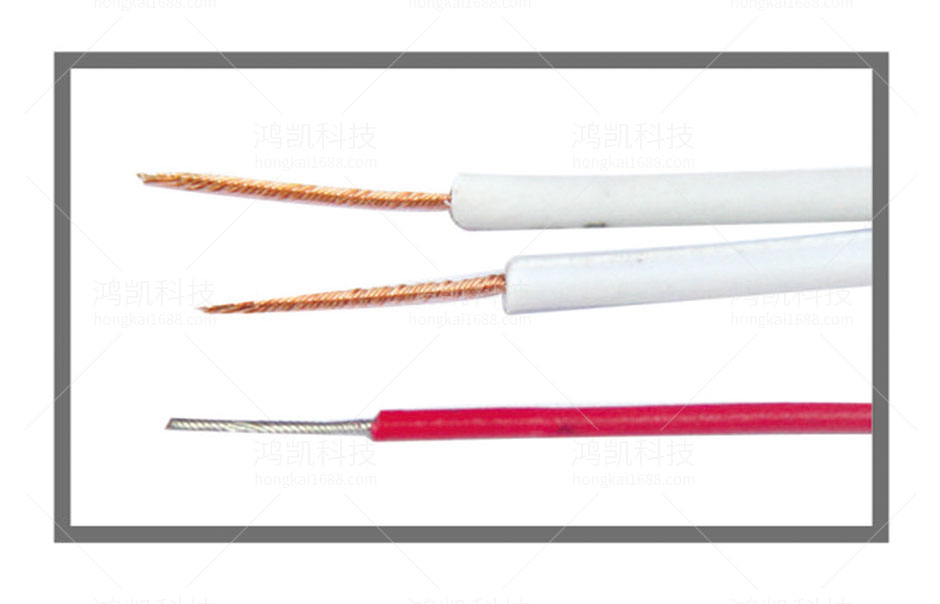

芯線剝皮扭線機功能特點

用于加工細到中粗電腦周邊線,、電話線、并排線,、音響線,、電源線
精巧設計，結構緊湊,、小巧,，操作方便
多條同步剝扭功能，提升工作效率
相對于同類產品價格更優惠,，并節省人工

芯線剝皮扭線機技術總結

本實用新型公開了一種芯線剝皮扭線機,，包括機架以及安裝于機架上的理線機構、穿線機構,、剝線機構和扭線機構,；理線機構用于消除待加工線的內部應力；穿線機構用于驅動待加工線移動并起到導向作用,；剝線機構用于對待加工線實施剝線作業,；扭線機構用于對待加工線實施扭線作業；扭線機構包括伺服電機,、扭線輥,、軸連接器、驅動器,；扭線輥為兩個,，平行排列設置于豎直方向上；伺服電機驅動扭線輥轉動,；扭線輥與軸連接器的一端活動連接,；軸連接器的另一端與驅動器連接,。本實用新型結構合理，在現有的剝線機上增設扭線機構,，使本實用新型兼剝線,、扭線為一體,，使用方便,，加工效率高，加工質量好,，良品率高,，節約了勞動力，降低了生產成本,。

芯線剝皮扭線機技術參數

剝線范圍：AWG32#-18#
剝皮長度：3mm-25mm
剝扭能力：1-10條次
剝扭速度：30-120次/分鐘
氣壓量：5-7KG
電源：110V/220V
重量：15KG
尺寸：320*230*300MM
