五軸高速絞線機介紹

五軸高速絞線機技術特征：

1、一種五軸高速絞線機,，包括床身,、絞線框和收線裝置，所述收線裝置安裝于床身上,，其特征在于：所述床身轉動連接有轉動盤,，所述轉動盤沿轉動盤的徑向滑動連接有連接塊，所述連接塊與絞線框固定連接,，所述絞線框繞收線裝置轉動,，所述轉動盤沿轉動盤的徑向滑動連接有驅動塊，所述連接塊與驅動塊在轉動盤上的滑動方向相同,，所述驅動塊的質量大于連接塊與絞線框的總質量,，所述轉動盤的旋轉中心位于連接塊與驅動塊之間，所述驅動塊與連接塊之間設有連接桿,，所述連接桿兩端分別與驅動塊和連接塊固定連接,，所述連接塊設有驅使連接塊向遠離轉動盤中心移動的彈性件。

2,、根據要求1所述的五軸高速絞線機,，其特征在于：所述轉動盤總共設置2個，2個所述轉動盤分別位于絞線框的兩端處,。

3,、根據要求2所述的五軸高速絞線機，其特征在于：所述絞線框總共設置2個,，2個所述絞線框以轉動盤的旋轉軸心為中心對稱設置,，每個所述轉動盤上的連接塊、驅動塊和連接桿均設置2個,，所述轉動盤的旋轉軸心位于相同轉動盤上的2個連接塊之間,，所述轉動盤轉動連接有同步齒輪，所述驅動塊固定連接有驅動齒條,，所述連接塊固定連接有連接齒條,，所述同步齒輪同時與位于轉動盤旋轉軸心同一側的驅動齒條和連接齒條嚙合，所述驅動齒條與連接齒條相對設置。

4,、根據要求3所述的五軸高速絞線機,，其特征在于：相同所述轉動盤上的2個驅動塊以轉動盤的旋轉軸心為中心對稱設置。

5,、根據要求3所述的五軸高速絞線機,，其特征在于：所述彈性件為兩端分別與位于轉動盤旋轉軸心同一側的驅動塊和連接塊固定連接，驅動塊與轉動盤旋轉軸心的距離大于連接塊與轉動盤旋轉軸心的距離,。

6,、根據要求1所述的五軸高速絞線機，其特征在于：所述絞線框與連接塊之間設有加強板,，所述加強板分別與絞線框和連接塊固定連接。

五軸高速絞線機功能特點

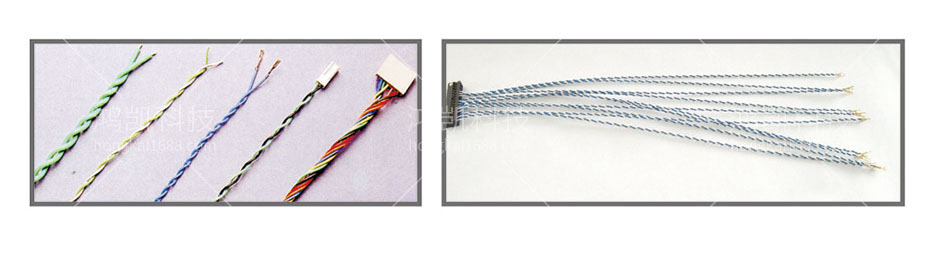

專用于電子線絞線用,，出力均勻,，品質穩定?？赏瑫r(shí)絞1-5組電子線
絞線速度和時間可根據客戶要求作調整,，并可設定正反轉。
絞線數量呆自行計數,。操作簡單,，不易故障。

五軸高速絞線機技術參數

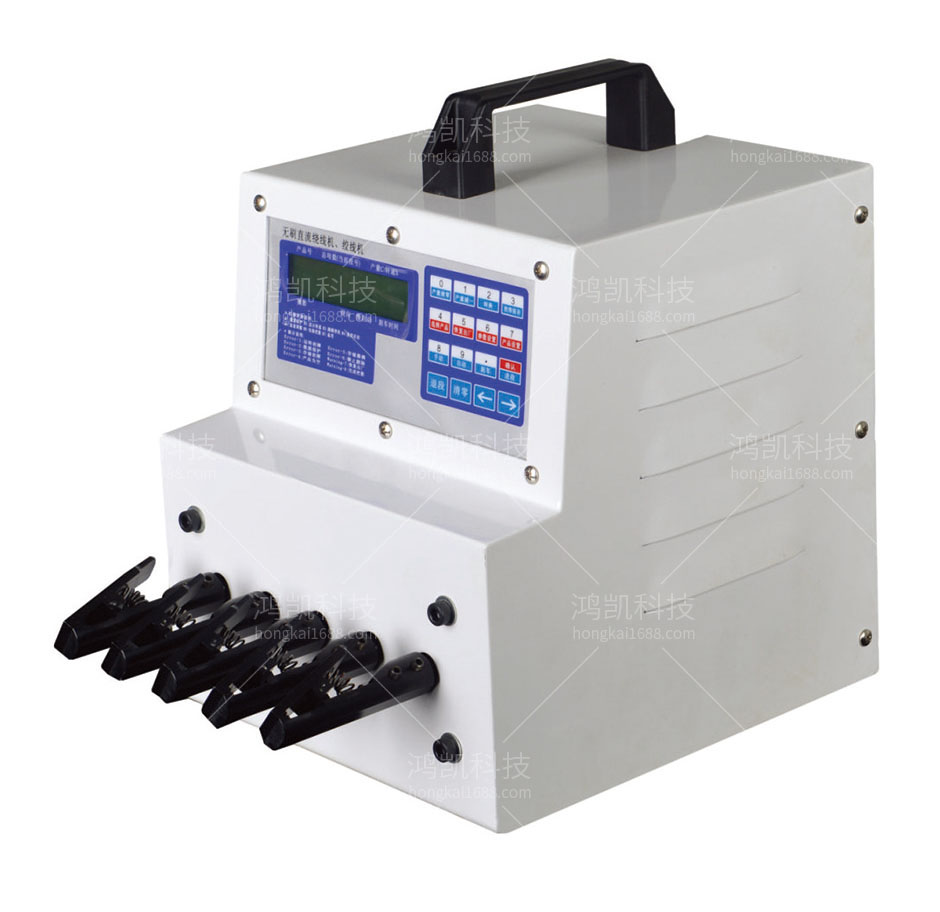

機型：HK-05五軸
功率：120W
重量：11kg
體積：300x220x310mm
電壓：AV220V
