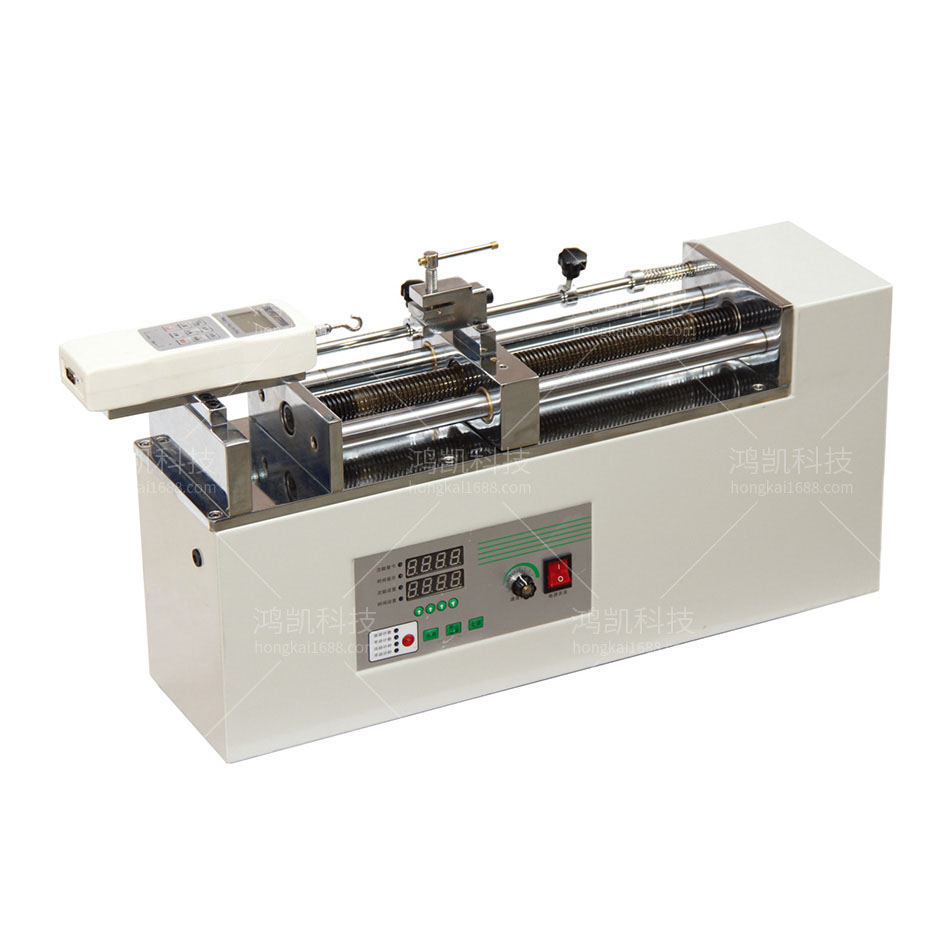

臥式電動拉力測試儀背景技術：

臥式電動拉力測試儀是一種安裝在油管上或相鄰分油管接箍等位置的用于固定和保護線纜的保護裝置,。線纜保護器在出廠前需要進行固線拉力測試。目前,，一般采用通用的立式拉力檢測設備,。該種設備的重量大、占用空間大,、移動不便,，且對于線纜保護器的適用性差。

臥式電動拉力測試儀技術方案

發明內容本實用新型為解決公知技術中存在的技術問題而提供一種結構簡單,、使用方便,、占用空間小，且適用性強的臥式電動拉力測試儀。本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：一種臥式電動拉力測試儀,，其特征在于：包括機架,，機架的上端安裝有固定擋板和活動擋板，兩擋板之間設有能上下調整的托架,；所述機架上靠近固定擋板的一端設有線纜拽拉機構,；所述線纜拽拉機構包括推拉力S型傳感器，傳感器的一端連接有線纜夾緊機構,，另一端連接能使傳感器伸長的牽引機構,；傳感器通過傳輸線連接顯示屏。本實用新型還可以采取的技術方案為：所述牽引機構由電機和連接電機的蝸輪絲杠減速機構成,，絲杠的端部固裝有連接盤,，所述傳感器與連接盤固連。所述線纜夾緊機構為三爪卡盤,。所述機架的下端安裝有行走輪機構,，所述行走輪機構由滾輪支架和支撐在滾輪支架上的滾輪構成。本實用新型具有的優點和積極效果是：采用上述線纜拉力測試機,，通過將線纜保護器放置在托架上,，夾緊在兩擋板之間，然后操作線纜拽拉機構,，可方便的測試出線纜保護器的固線拉力是否滿足要求,。通過調整兩擋板之間的距離和上下調整托架，可適用于檢測多種型號的線纜保護器,；另外,，本線纜拉力測試機相比于現有的通用檢測設備，具有結構簡單,、使用方便,、占用空間小的優點，因此,，可根據需要,，將其轉移動合適的位置。

臥式電動拉力測試儀特點說明

1,、本系列拉力試驗機是專為HF系列和HG系列配套用的高精度負荷試驗臺,。本產品采用大力矩步進電機、高精度編碼器,、超大觸摸屏幕,，內藏雙柱結構，具有穩定性好,，適用范圍廣,，外觀美觀使用方便等優點,，并具有速度、位移可控,，手動（點動）,、自動、運動次數自動控制,、到位延時等一系列功能廣泛適用于橡膠塑料,、輕工紡織、建筑門窗,、復合材料,、電線電纜、汽車配件,、動力機械,、科研機構等行業的推拉負荷、插拔力,、破壞試驗等測試領域,。
2,、高精度,、高分辨率、高穩定性
3,、采用大力矩步進電機,，高精度編碼器
4、超大7寸觸摸液晶顯示屏,，人機交互界面友善,，操作簡單易用
5、運行速度可設置,，設置寬泛,，可以適應各種不同的測試速度要求（速度可控）
6、運行距離可設置,，運行至設置位置后,，可延時保持、反向運行,、立即停止（位移可控）
7,、實時顯示位移量、運行速度,，并顯示移動方向（向上為正+,，向下為負-）
8、提供自動計數,、自動計時,、伸縮率測試,、全自動編程，多種測試模式
9,、在全自動編程模式下,，可自定義5個不同的測試位移、5個不同的測試速度,，方便快速地完成測試
10,、力保持功能：到指定位置或設定力值，保持時間可自由設定（需選配推拉力計）
11,、設定力值往返運動功能：設定力值往返運動,，力值設定、保持時間,、運動次數可自由設定（需選配推拉力計）
12,、拉壓斷即停功能：施加被測物上的力消失后，隨即停止（需選配推拉力計）

臥式電動拉力測試儀技術參數

機型：YHK-500S
最大荷重：500N50kg110lb
有效行程：270mm
位移分度值：0.1mm
移動位移誤差：0.1mm
速度：10-800mm/min
速度分度值：0.2mm/min
速度設定誤差：10-200mm/min±1mm,、200-800mm/min±0.5%
加載方式：電動
電源交流：220V50/60HZ
外形尺寸：660mm*160mm*33mm
重量：約30kg
