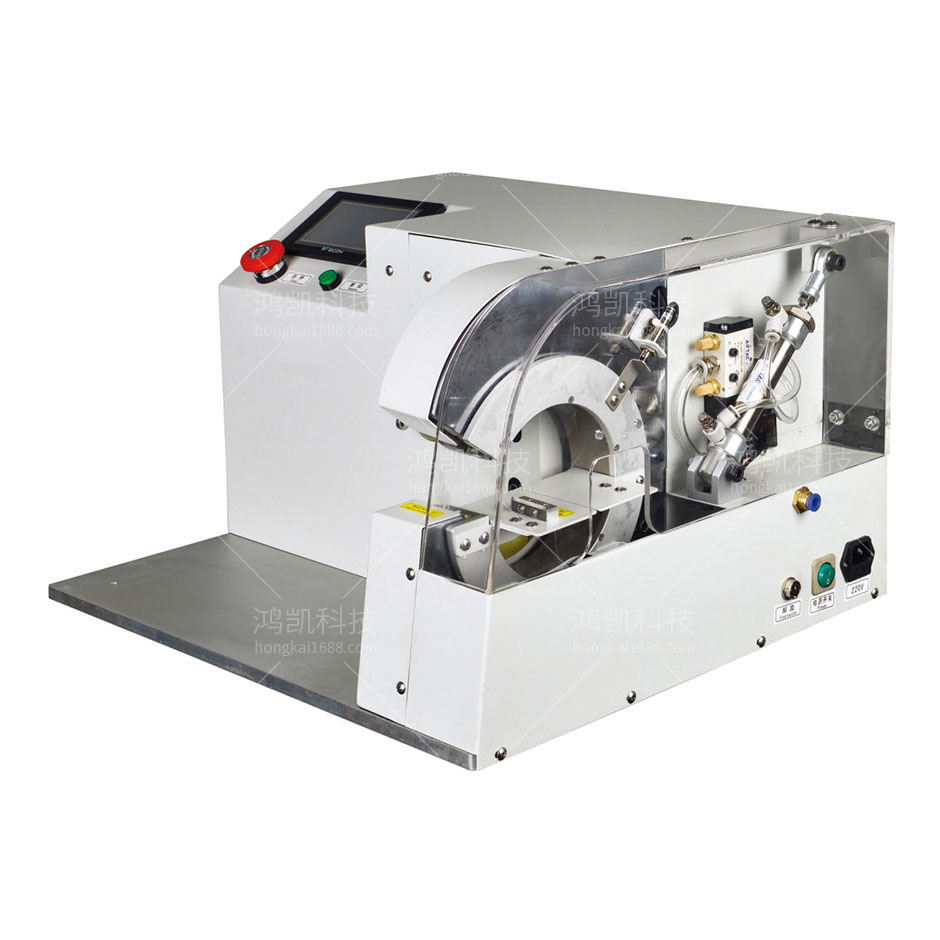

全自動纏膠布機介紹

全自動纏膠布機背景技術：

當需要在導線上纏上用于靜電屏蔽的膠布時,，經常需要操作員手工將膠布纏繞在導線上,，這種方法效率低，勞動強度大,，很浪費時間,，受人為因素影響大，膠布貼的不均勻,，影響美觀,，產品品質差，也不適合工廠專業化的大規模生產,。為了解決由于人工操作帶來的不便,，半自動纏繞膠布機具有一工作平臺，以及從該工作平臺的兩端分貝上延伸出的支撐座,，同步軸承機構分別設置在支撐座上,，其中之一同步軸承結構通過一皮帶將以變速電機和一傳動桿連接，另一同步軸承機構通過皮帶與傳動桿連接,。這種方法與手工操作相比,，在生產效率和產品品質上有了很到的提高，但是這種方法存在一個問題，需要操作人員協助操作,，從而達到纏繞的目的,，生產不方便。因此,，有必要開發設計一種不需要操作人員用手或其他東西拿著膠布,，就自動完成對諸如導線或其他線纜外部再纏繞一層膠布纏膠布機，以提高工作效率,。

實用新型內容本實用新型的目的是針對上述問題,，向社會提供一種無需操作人員協助操作的全自動纏膠布機。本實用新型的技術方案是：設計一種全自動纏膠布機,，包括設置在底座上的水平直線驅動裝置,，設置有電機和纏繞機構的滑塊，及設置在所述滑塊兩側的夾緊機構,，一線孔貫穿所述纏繞機構和所述滑塊,，所述水平直線驅動裝置驅動所述滑塊在所述夾緊機構之間來回移動，所述電機驅動所述纏繞機構以所述線孔為中心旋轉運動,，待纏繞線纜穿過所述線孔固定在所述夾緊機構上,。作為對本實用新型的改進，所述纏繞機構包括一個以上的纏繞臂,，所述纏繞臂上設置有膠布固定架,，所述纏繞臂與待纏繞線纜成鈍角。作為對本實用新型的改進,，所述夾緊機構包括定位板和夾具,，所述夾具設置在所述定位板上，所述定位板設置在底座支架上,。作為對本實用新型的改進,，還包括兩端設置在所述底座支架上的導柱，所述滑塊設置在導柱套上,。作為對本實用新型的改進,，還包括兩端設置在所述底座支架上的絲桿，所述滑塊在所述絲桿上來回移動,，在所述滑塊兩側的所述絲桿上設置有傳感器,。作為對本實用新型的改進，所述絲桿可以用光桿代替,。作為對本實用新型的改進,，所述水平直線驅動裝置用氣缸、液壓缸或電功缸代替,。本實用新型具有結構簡單，方便實用,，工作效率高和無需操作人員協助操作就可以將膠布纏繞在線纜上的優點,。

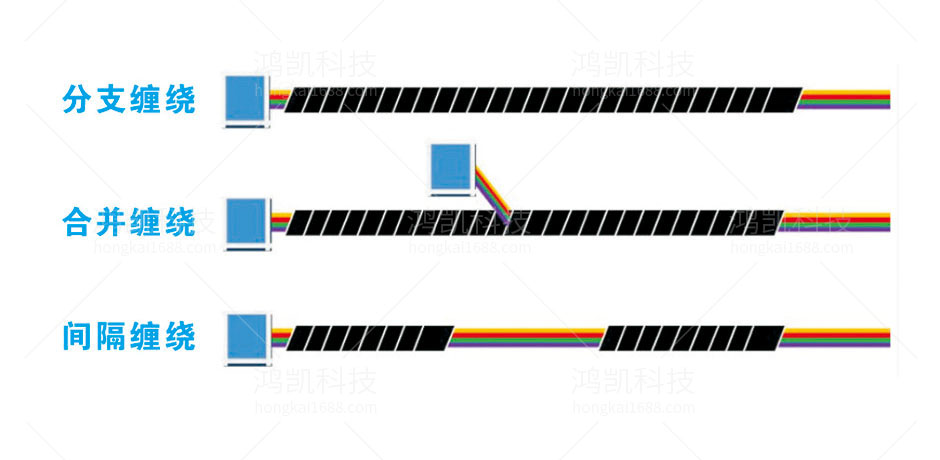

全自動纏膠布機功能特點

全纏：膠布重疊纏繞整條線束,，膠布重疊纏繞的面積可調，比如膠布重疊分之一,，三分之一,，四分之一。
點纏：膠布按圈數纏繞線束的一個點,，纏繞圈數可設定一圈,，兩圈及以上。
花纏：膠布纏繞線束時不重疊纏,，并隔開一段距離,，間隔距離可調。

全自動纏膠布機技術參數

膠帶寬度：15-45mm
纏繞長度：0-600mm/second
纏繞直徑：0.1-40mm
電源：220/110（V）
重量：44kg
機器尺寸：L560×W500×H350mm
