半自動繞線扎線機介紹

半自動繞線扎線機背景技術：

電線行業的勞動密集程度高，勞動強度大,；AC,、DC線成品一般需要手工繞好并用扎帶扎好，效率極低,，人力資源占用較大,。

實用新型內容本實用新型的目的在于提供一種簡單高效的，將電線自動繞制成束,，并自動將扎帶扭好的半自動繞線扎線機,。本實用新型的構成由機架組件,、繞線組件、夾持組件,、進給組件,、移線組件、扭線組件和人機界面面板組成,，機架組件內有電氣控制的部分電氣元件和控制線路,，機架組件上裝有繞線組件、夾持組件,、進給組件、移線組件,、扭線組件和人機界面面板,；繞線組件上有繞線柱和卡線槽，安裝在轉盤上,；夾持組件上有夾線張力滾輪固定在夾線滑塊上,，安裝在夾線大滑臺上；進給組件上有扎帶進給輪和扎帶切斷刀,，安裝在進給滑臺上,，在進給滑臺前方設有扎帶夾持氣爪，在進給滑臺后方設有扎帶輪轆,；移線組件在繞線組件和進給組件上方,，有二副機械氣爪，固定在Z軸滑臺上,，安裝在X軸和Y軸的組合滑臺上,；扭線組件設有帶旋轉軸的扭線氣爪，固定在Z軸滑臺上,，安裝在平移滑臺上,。該設備機架組件上裝有繞線組件、夾持組件,、進給組件,、移線組件、扭線組件和人機界面面板,，結構簡單,、使用方便，交替繞線操作,，工作效率極高,；控制方面，采用PLC可編程邏輯控制器控制,，操作界面簡潔,，程序編寫通用,，維護簡單，只需按不同的程序設定,，即可進行不同電線的繞線扎線工作,。

半自動繞線扎線機功能特點

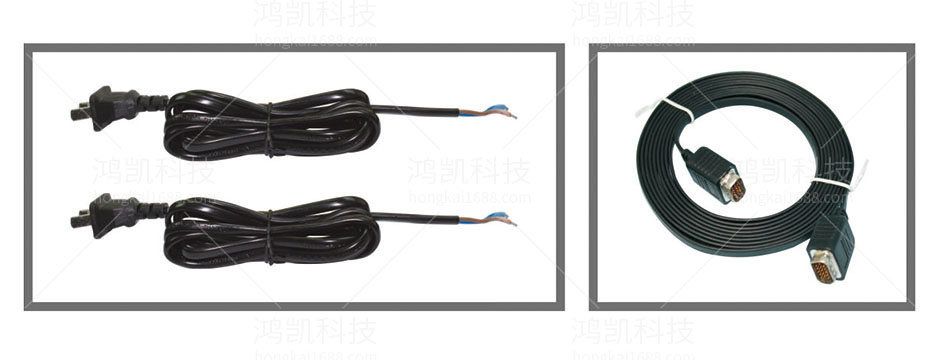

本機適用于AC電源線、DC電源線,、USB數據線,、視頻線、HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束,，也可用于其它要用包膠鐵芯扎緊之用,，如衣架等行業。
員工只需將線頭固定好,，腳踏開關實現繞線,，完畢取出放到扎線口處自動扎帶，全部過程只需4-5秒,。本機可進行扎線長度,、繞線圈數設定，可進行產量計數,。本機采用PLC程式控制,，文本顯示器進行參數設定，操作簡單方便,?？山档蛦T工的疲勞強度，提高工作效率,，節省扎帶等特點,。

半自動繞線扎線機技術參數

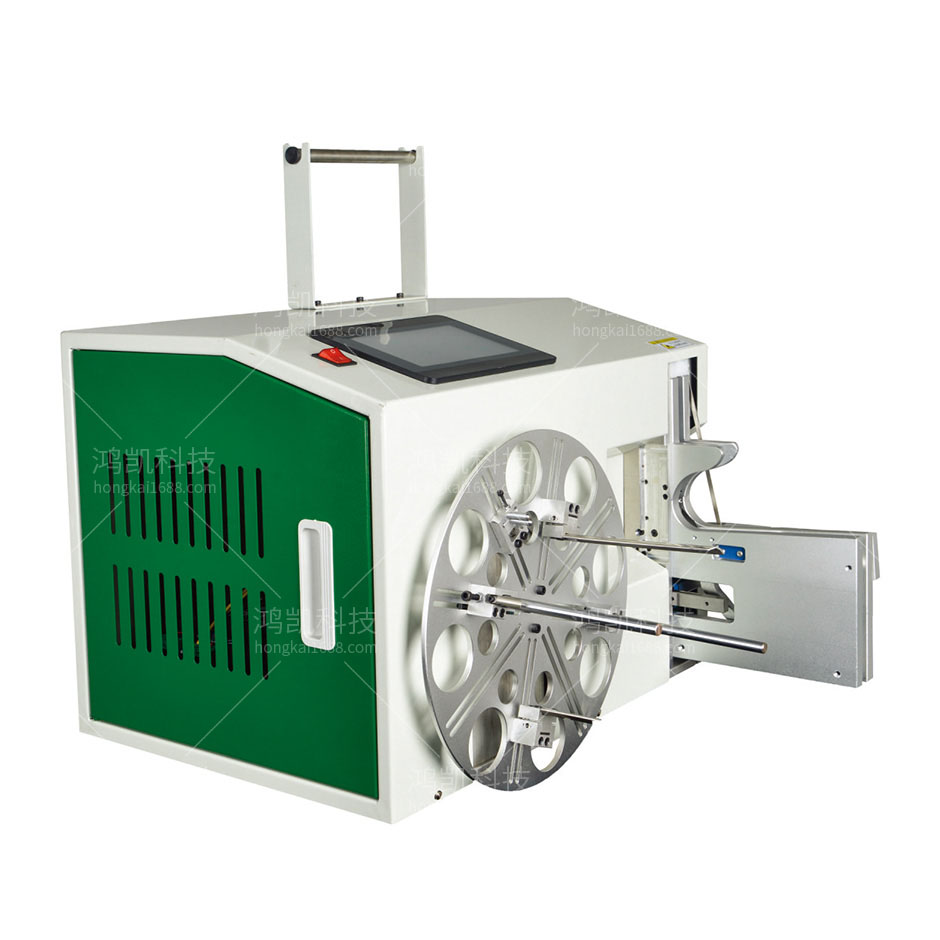

型號：YHK-90B半自動繞線扎線機
扎帶長度：80-140MM
扎帶直徑：10-30MM
扎帶速度：1秒次
繞線間距：50-200MM
繞線速度：1-10可調
電源：AC220V50/60Hz
機器尺寸：700×550×400mm
重量：45KG
