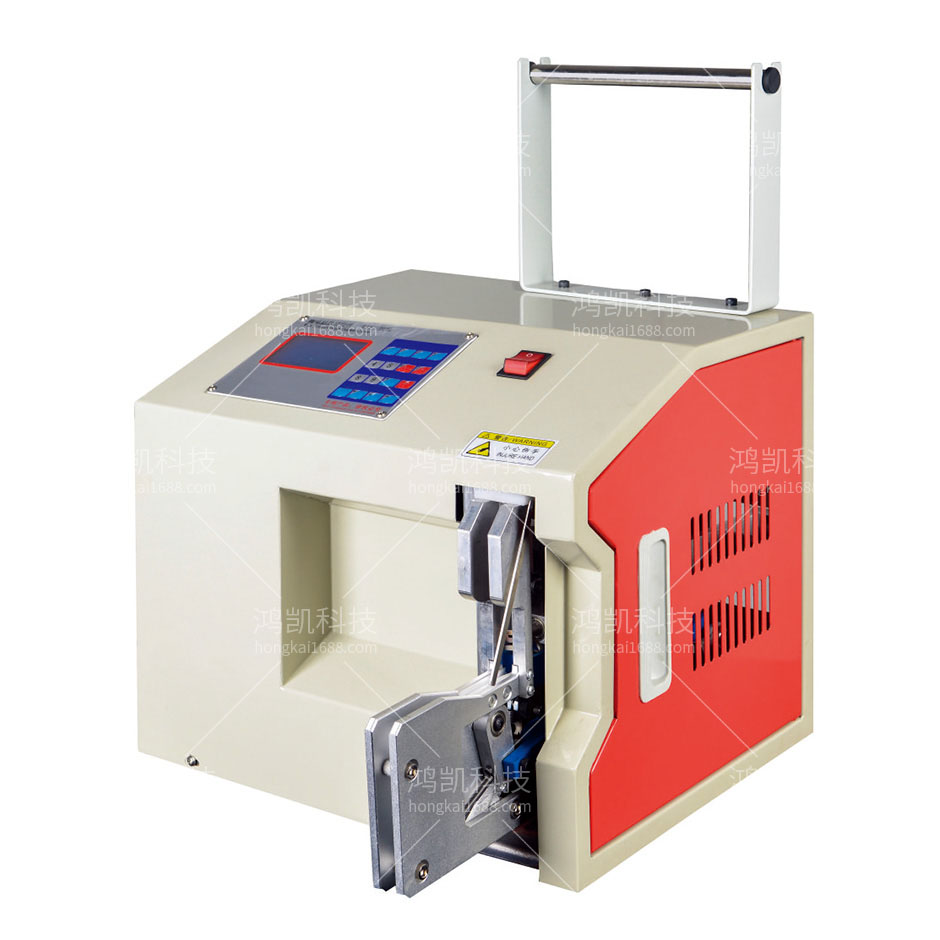

YHK-90A半自動扎線機介紹：
半自動扎線機介紹
半自動扎線機背景技術：
線纜尤其是家用電器的線纜（如電源線,、延長線、端子接頭電線等等）在安裝插頭,、連接電器等工序之前,，通常需要進行包扎，以縮短其長度,，便于操作,，同時也可以節省電器產品包裝時所需的空間。現有完成此類線纜包扎的作業,，大都采人工將待扎物束集,，再以事先裁剪定長度的扎線施予結扎，然而,，在結扎過程中,，工作人員必須一手握著待扎物，另一手持著定長的扎線卷繞待扎物而予以結扎束緊,，很顯然,，人工操作的方式不但生產效率低、勞動力成本高,，而且包扎質量受人為因素的影響較大，容易使包扎的產品規格不一致,，從而影響產品的銷售,。同時人工進行扎線的工作效率低，勞動強度大,，不能滿足現代企業流水線連續,、快速生產的要求，并由于扎線為金屬線或包覆有塑料材質的金屬線,，一經裁剪后,，極易割傷、刮傷皮膚,，人工扎線操作時,，也存在有一定的安全隱患。現在市面上雖然有半自動扎線機的存在,，其在工作時,，操作人員只需要將待扎線纜放置到相應位置上，半自動扎線機啟動后便可自動將線纜繞扎,。半自動扎線機在完成扎線步驟時,，依靠的是一個“S”形鉤爪，鉤住扎線將扭轉，實現扎線對線纜的繞扎,。傳統的“S”形鉤爪,，其結構較為簡單，在實際應用過程中,，常常會發生扎線從鉤爪中滑出的情況,，使得半自動扎線機的工作穩定性較差。
實用新型內容本實用新型的目的在于提供一種結構簡單,，使用穩定性好,，可實現其可將扎線予以自動送線、卷彎,、切斷,、撓曲及結扎線纜的半自動扎線機。為實現上述目的,，本實用新型所采用的技術方案是一種半自動扎線機,，包括有機體及送線機構、傳動機構,、卷線機構,、切斷機構、撓線機構及扎線機構,；所述機體上部設置有線架,，所述的線架上安裝有用于放置扎線的扎線筒；所述的送線機構,、傳動機構,、卷線機構、切斷機構,、繞線機構以及扎線機構均安裝在機體中,；其特征在于所述的扎線機構包括有扎線桿，所述扎線桿的前端設置有一形鉤爪,；所述鉤爪呈“S”形,，其“S”形兩端處均設有向內側朝向的卡齒。本實用新型與傳統技術相比較,，其優勢在于鉤爪兩端設有卡齒,，使得扎線機在繞扎的過程中，不易出現因扎線滑落而影響扎線機工作的情況,。
半自動扎線機功能特點

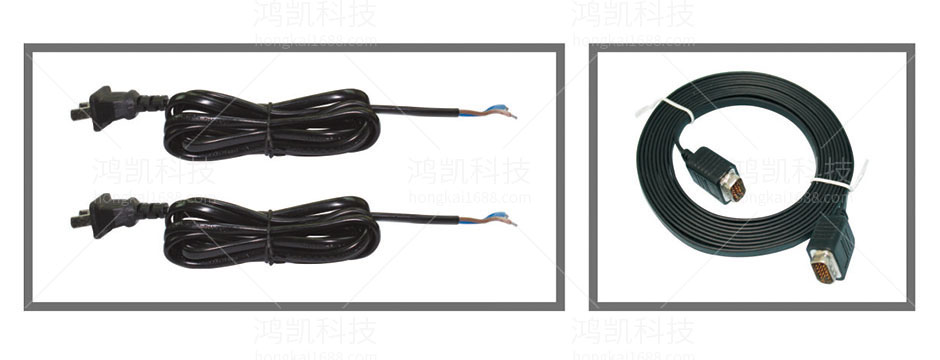

本機適用于AC電源線,、DC電源線、USB數據線,、視頻線,、HDM高清線等各類傳輸線采用包膠鐵芯扭扎成束,，也可用于其它要用包膠鐵芯扎緊之用，如衣架等行業,。
員工只需將線頭固定好,，腳踏開關實現繞線，完畢取出放到扎線口處自動扎帶,，全部過程只需4-5秒,。本機可進行扎線長度、繞線圈數設定,，可進行產量計數,。本機采用PLC程式控制，文本顯示器進行參數設定,，操作簡單方便,。可降低員工的疲勞強度,，提高工作效率,，節省扎帶等特點。
半自動扎線機技術參數
型號：YHK-90A半自動扎線機
扎帶長度：80-140MM
扎帶直徑：10-30MM
扎帶速度：1秒次
繞線間距：無
繞線速度：無
電源：AC220V50/60Hz
機器尺寸：550×550×400mm
重量：30KG
