扁護套電腦剝皮扭線機背景技術：

電線電纜生產過程中有許多因絕緣缺陷報廢的絕緣線芯或電線成品,，其中間的銅線還可以再利用，況且銅的價格昂貴,，再利用的價值很高,，因此，電線電纜廠家都會將由于絕緣缺陷而報廢的絕緣線芯或電線成品的絕緣層扒掉,，保留其中的銅線以便再次利用,。經檢索，中國專利授權號為CN204156433U的專利,，公開了一種廢舊電纜剝皮裝置,，所述電纜剝皮裝置包括電纜收集盤支架、電纜收集盤,、電纜剝皮機構支架,、電纜剝皮機構,、電纜收集裝置底座、第一輔助收集輪,、第二輔助收集輪以及電纜,，電纜收集盤設于電纜收集盤支架中間位置，電纜收集盤支架的一端固定于電纜收集裝置底座上,，電纜剝皮機構設于電纜剝皮機構支架上端部分,，電纜剝皮機構支架的底端設于電纜收集裝置底座上。上述專利中的廢舊電纜剝皮裝置存在以下不足：剝皮效率不高,，自動化程度低,，對將要進行剝皮處理的電纜沒設置清洗裝置，會導致剝皮過程中因電纜外表面吸附的異物對刀片造成損害,，減少使用壽命,，且未設收集銅線外皮的裝置，會對環境造成污染,。

扁護套電腦剝皮扭線機技術要素：

本實用新型的目的是為了解決現有技術中剝皮效率不高,，自動化程度低，外表面吸附的異物會減少刀片使用壽命和絕緣皮對環境造成污染的問題,，而提出的一種扁護套電腦剝皮扭線機,。

為了實現上述目的，本實用新型采用了如下技術方案：

一種扁護套電腦剝皮扭線機,，包括底座,，所述底座底部兩側均設有支撐桿，所述底座頂部一側設有控制臺,，所述底座頂部另一側設有電機,，所述底座頂部于電機和控制臺之間設有連接桿和活動連接的收集箱，所述連接桿位于控制臺和收集箱之間,，所述收集箱底部兩側對稱設有滑輪,，所述底座頂部設有與滑輪相匹配的滑軌，所述控制臺上設有電源開關,、刀刃調節鈕和電機開關,，所述連接桿頂部水平設有剝皮機構，所述剝皮機構包括剝皮機構架,，所述剝皮機構架內壁上下對稱設有彈簧,、連接板、升降桿和剝皮刀,，所述彈簧位于剝皮機構架入口端,，所述剝皮刀位于剝皮機構架出口端，所述連接板位于彈簧和剝皮刀之間,，所述升降桿位于連接板和剝皮刀之間,，所述彈簧一端設有壓板,，所述壓板頂面設有毛刷，所述升降桿頂端設有切割刀,，兩個所述連接板之間設有加熱管道,，兩個所述剝皮刀連接處設有圓環，所述刀刃調節鈕通過導線與升降桿相連,，所述電機輸出軸固定連接有圓盤，所述圓盤頂部中心豎直設有繞線柱,，所述繞線柱頂部設有螺紋柱,，所述螺紋柱上匹配設有活動連接的限位環。

扁護套電腦剝皮扭線機功能特點

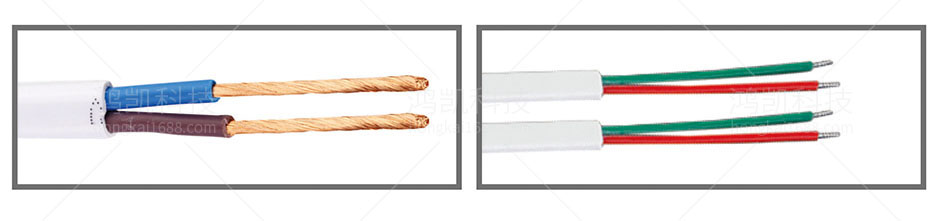

本機適用于扁護套線的自動裁剝和扭芯線作業
2相混合式步進電機4輪驅動,，精準度更高
智能控制系統,，中英文切換顯示屏，操作簡單
可存儲100條加工數據,，隨時調用

扁護套電腦剝皮扭線機技術總結

本實用新型公開了一種扁護套電腦剝皮扭線機,，包括底座，所述底座底部兩側均設有支撐桿,，所述底座頂部一側設有控制臺,，所述底座頂部另一側設有電機，所述底座頂部于電機和控制臺之間設有連接桿和活動連接的收集箱,，所述連接桿頂部水平設有剝皮機構,，所述電機輸出軸固定連接有圓盤，所述圓盤頂部中心豎直設有繞線柱,。本實用新型通過設置控制臺,、升降桿、切割刀,、剝皮刀,、電機和繞線柱，實現了自動剝皮,，且剝皮效率高,，通過在剝皮機構內設置彈簧、壓板,、毛刷和加熱管道,，實現了對銅線的清理和加熱，延長了刀具的使用壽命,，通過在剝皮機構與繞線柱之間設置活動連接的收集箱,，減少對環境的污染。

扁護套電腦剝皮扭線機技術參數

剝線范圍：AWG7#-AWG28#
剝皮長度：前端0-100mm
后端0-60mm
切割長度：0.1mm-9999.9mm
刀片：2片
電源：220V50/60Hz
生產率：1500-2000pcs/h
重量：39kg
尺寸：700*400*280mm
