微電腦切管機背景技術：

管材定位是管材切割的必要步驟,，現有技術中,，由于管材定位機構設置不合理，達不到最佳的定位效果,。

為了解決上述技術問題,，特提出一種新的技術方案,。

微電腦切管機技術特征：

一種微電腦切管機的管材定位機構，其特征在于：包括固定板A,、固定板B,、基座A、基座B,、滑軌A,、懸掛式滑車A、固定塊A,、電機,、連接板、聯軸器,、絲桿,、安裝板、滑軌B,、固定塊B,、懸掛式滑車B、彈簧和管材卡板,，固定板A和固定板B的上端通過基座A固定連接,，固定板A和固定板B的下端通過基座B固定連接，基座A的下表面設置滑軌A,，滑軌A上設置與滑軌A相配合的懸掛式滑車A,，懸掛式滑車A固定連接固定塊A的上端，固定塊A的下端設置斜面A,，電機通過連接板固定設置在基座A上,，電機包含電機軸，電機軸通過聯軸器與絲桿聯動連接,，固定板A上設置有與絲桿相配合的螺紋孔,，固定板A上設置安裝板，安裝板上設置滑軌B,，固定塊B的側部設置與滑軌B相配合的懸掛式滑車B,，固定塊B通過懸掛式滑車B滑動設置在滑軌B上，懸掛式滑車B的下部固定連接彈簧的一端,，彈簧的另一端固定設置在滑軌B上,，彈簧的軸心線與鉛垂線平行，懸掛式滑車A的滑動方向與懸掛式滑車B的滑動方向垂直,，固定塊B的上表面設置與斜面A相配合的斜面B,，固定塊B的下表面設置管材卡板，固定板A上設置料孔A,，固定板B上設置料孔B,，料孔A,、管材卡板和料孔B組合形成卡料通道，所述彈簧包含彈簧自然張開狀態和彈簧壓縮變形狀態,，固定塊B處于彈簧自然張開狀態時,，固定塊A的斜面A未與固定塊B的斜面B接觸，固定塊B處于彈簧壓縮變形狀態時,，固定塊A的斜面A與固定塊B的斜面B緊密接觸,。

微電腦切管機功能特點

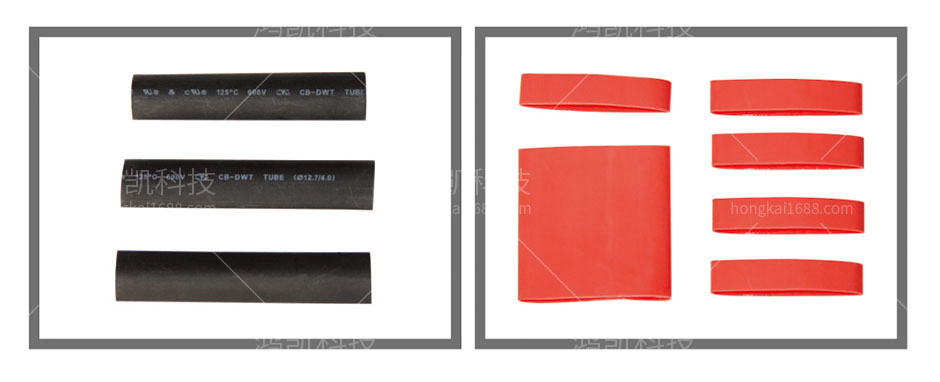

適用于熱縮套管、PVC管,、絕緣紙,、排線、雙面膠帶,、粘扣帶,、
棉紗帶、拉鏈的裁斷
采用微電腦控制,，液晶屏顯示,，功能齊全，性能穩定
可前進送料或后退,，并可手動切斷
剪切效果非常好,，機器品質穩定，基本無需維修

微電腦切管機技術總結

一種微電腦切管機的管材定位機構,，固定板A和固定板B的上端通過基座A固定連接,，固定板A和固定板B的下端通過基座B固定連接,，基座A的下表面設置滑軌A,，滑軌A上設置與滑軌A相配合的懸掛式滑車A，懸掛式滑車A固定連接固定塊A的上端,，固定塊A的下端設置斜面A,，電機通過連接板固定設置在基座A上，電機包含電機軸,，電機軸通過聯軸器與絲桿聯動連接,，固定板A上設置有與絲桿相配合的螺紋孔。本實用新型通過固定塊A的斜面A對固定塊B的斜面B擠壓,，使固定塊B的下表面設置管材卡板能夠與基座B配合,，對管材定位卡緊；通過電機帶動絲桿旋轉控制擠壓的距離,，實現對不同直徑管材的定位卡緊,。

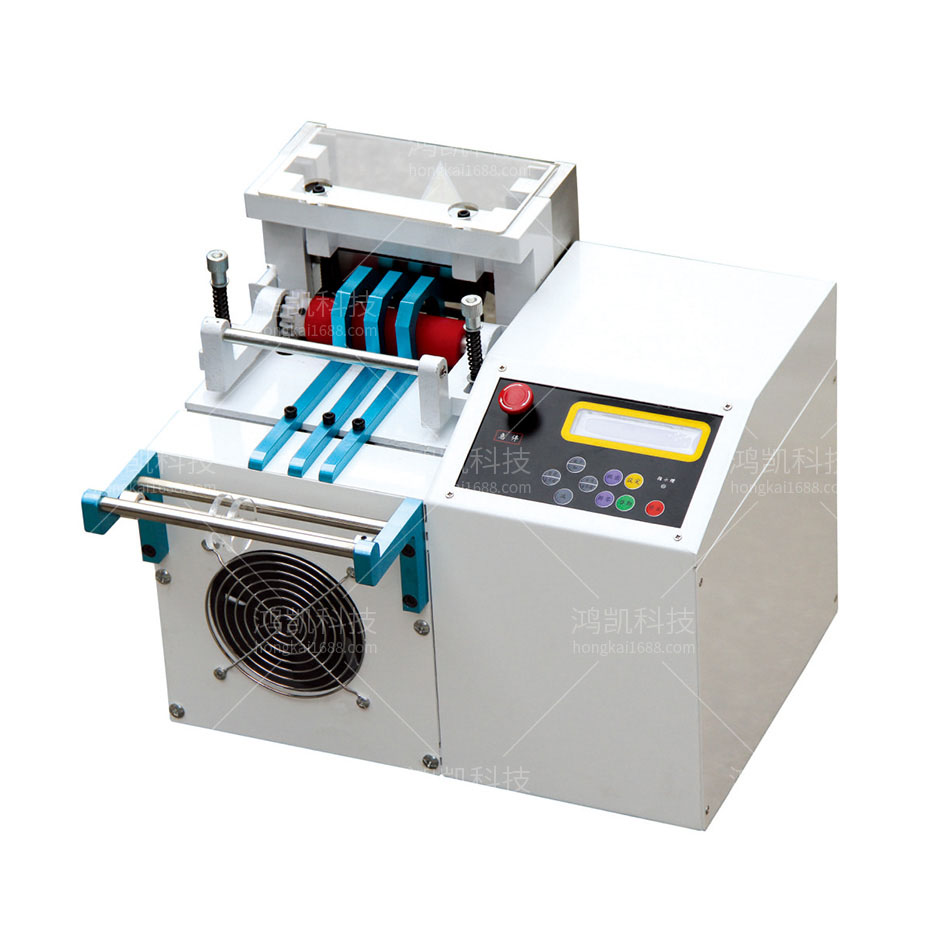

微電腦切管機技術參數

型號：YHK-100
動力：1/4HP
凈重：34kg
裁長度：0.1-9999.9mm
裁剪寬度：1-100mm
電源：220V
尺寸：500*450*450mm
