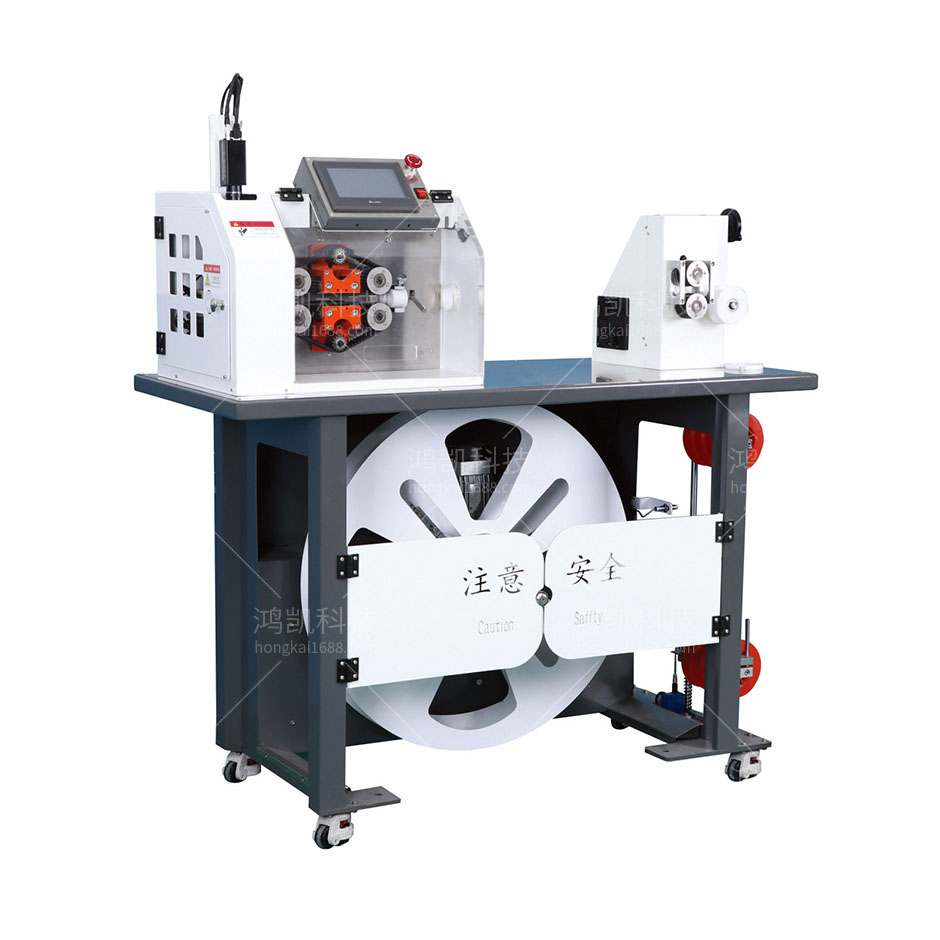

全自動波紋管一體機背景技術：

波紋管是一種常用的管道,，現有的對波紋管的加工工序一般是采用人工完成,，工作效率較低，同時成品的質量參差不齊,，質量難以保障,，市面上亦有少許加工波紋管的機器,，但是現有的機器一般結構都較復雜，切加工出的波紋管的切面質量較差,，為此本發明提供一種結構完善,、自動化程度高、精度高的全自動波紋管一體機,。

全自動波紋管一體機技術特征：

一種全自動波紋管一體機,，其特征在于包括：

機架，機架上設置有放料裝置,，用于儲存并往外輸送波紋管,，并控制波紋管的放料速度；

送料裝置,，與放料裝置對接,，設置在機架上，用于驅動波紋管往前移動,，并控制波紋管處于自然狀態,；

長度測量裝置，設置在機架上,，用于對經過的波紋管的長度進行測量,；

切斷裝置，設置在機架上,，與長度測量裝置連接,，用于將波紋管按設定尺寸切斷。

全自動波紋管一體機功能特點

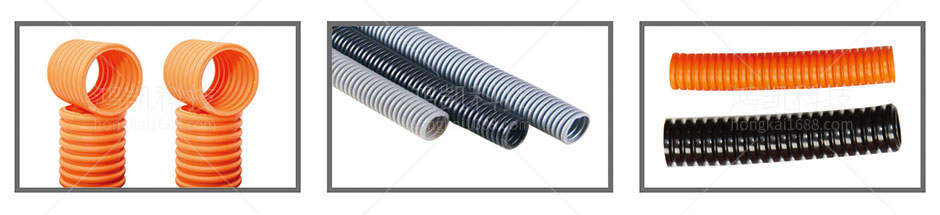

本機用于圓形塑料軟管,，波紋管的裁切
準確切割波峰波谷,，具備剖開功能
伺服電機+步進電機控制，精準送料
旋轉刀切割方式,，切口更加平整

全自動波紋管一體機技術總結

本發明公開了一種全自動波紋管一體機,，包括：機架，機架上設置有放料裝置,，用于儲存并往外輸送波紋管,，并控制波紋管的放料速度；送料裝置,，與放料裝置對接,，設置在機架上，用于驅動波紋管往前移動,，并控制波紋管處于自然狀態,；長度測量裝置，設置在機架上，用于對經過的波紋管的長度進行測量,；切斷裝置,，設置在機架上，與長度測量裝置連接,，用于將波紋管按設定尺寸切斷,。采用上述結構的本發明可以實現對波紋管的平穩放料、送料,、自動檢測經過的波紋管的長度,、按設定尺寸將波紋管切斷，工作效率極高,，精度較高,。可見本發明結構簡單實用,，效果顯著,。

全自動波紋管一體機技術參數

裁切直徑：4mm-30mm
剪切長度：0.1-9999.9mm
剪切精度：±0.1mm
控制系統：PLC
電源：220V50/60Hz
重量：190kg
尺寸：1770*660*1550mm
