GQZ公路橋梁球型支座

1,、范圍   

本標準規定了公路橋梁球型支座分類、型號,、規格系列及選用要求。本標準適用于符合 GB/T 17955-2009 要求、承載力為 1000kN ～ 60000kN 的公路橋梁用球型支座,。   

2、規范性引用文件   

下列文件對于本文件的應用是必不可少的,。凡是注日期的引用文件，僅注日期的版本適用于本文件,。凡是不注日期的引用文件,，其最新版本（包括所有的修改單）適用于本文件,。GB/T 17955-2009 橋梁球型支座   

3,、符號   

下列符號適用于本文件。   

A,、B——上頂板長、寬,，單位為毫米,；   

A1、B1——上頂板錨固螺栓間距,，單位為毫米   

C,、D——下底盆長、寬,，單位為毫米   

C1,、D1——下底盆錨固螺栓間距，單位為毫米   

H——橫向位移,，單位為毫米   

h——支座高度，單位為毫米   

θ——支座轉角,，單位為弧度   

4,、分類及型號   

4.1 分類   

公路橋梁球型支座分類應符合 GB/T 17955-2009 中 3.1 的規定。   

4.2 型號   

支座型號表示方法如下：

5,、支座規格系列

球型支座

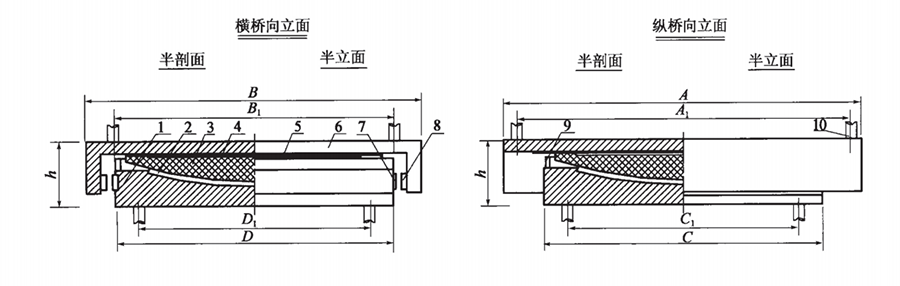

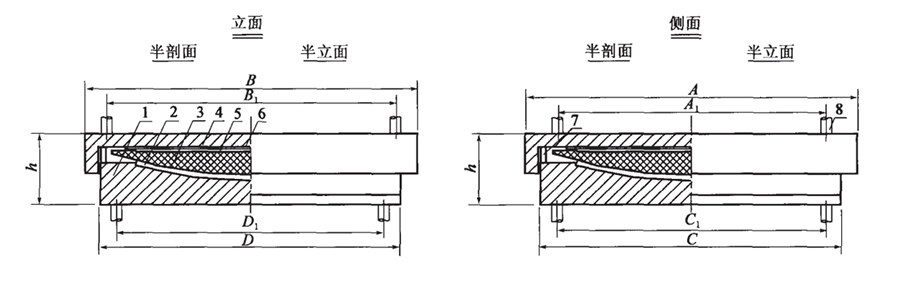

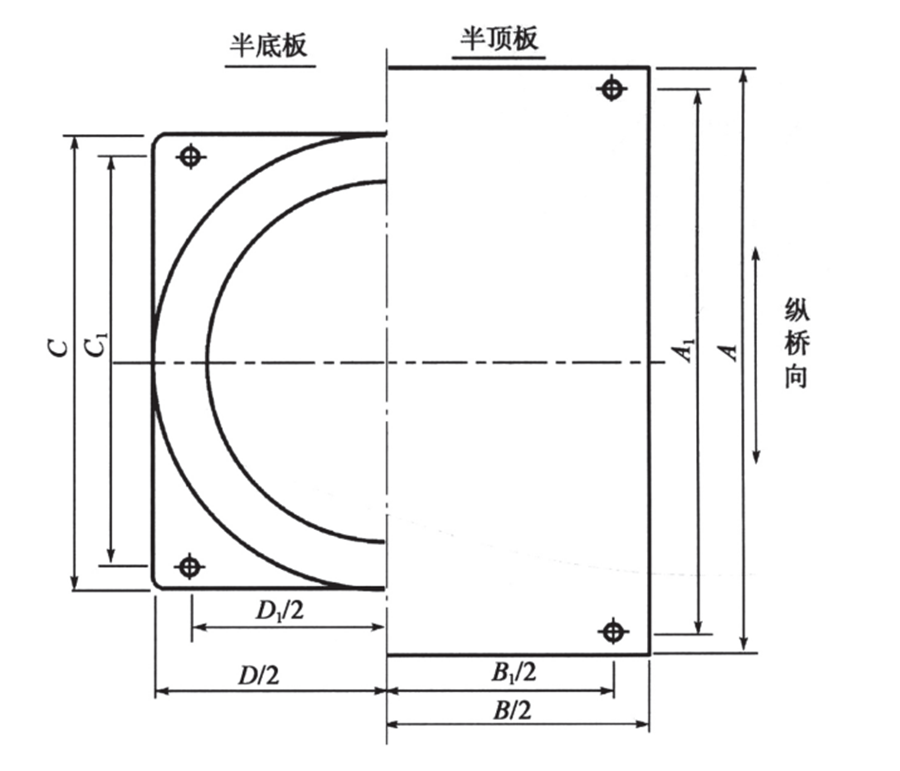

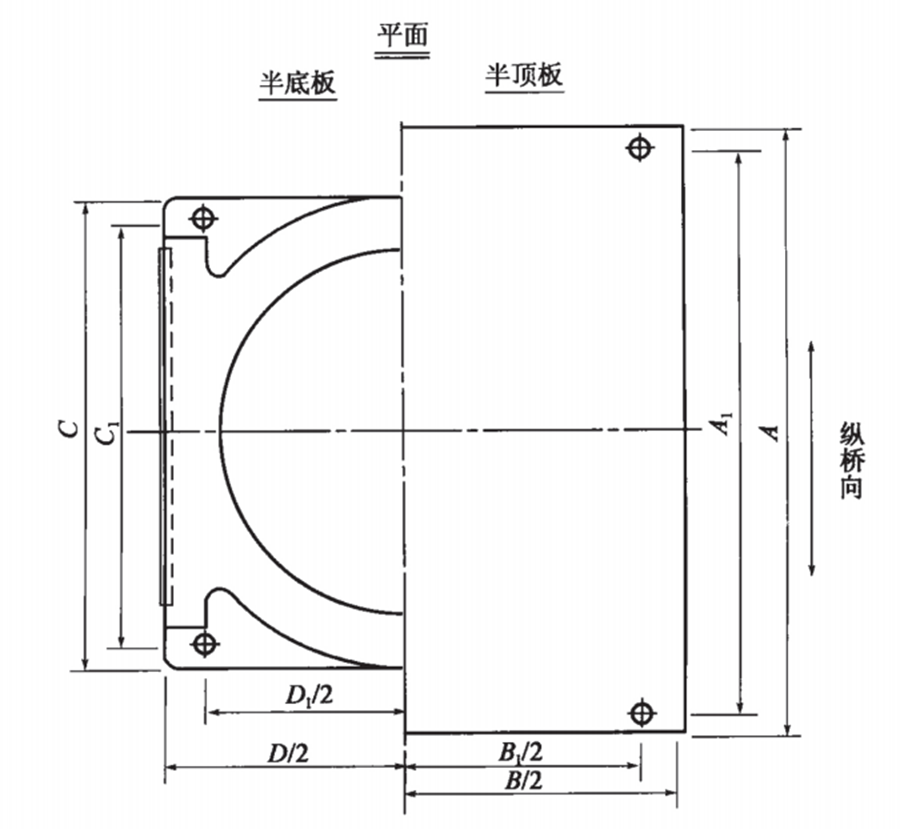

5.1 單向活動支座 GQZ-DX 結構示意圖見圖 1,，其規格系列見表 1。

說明：   

1——下底盆,； 6——上頂板,；   

2——球面聚四氟乙烯板；

7——側向滑條,；   

3——球型鋼襯板,；

8——不銹鋼側向滑條；   

4——圓形平面聚四氟乙烯板；

9——鋼擋圈,；   

5——平面不銹鋼板,；

10——錨固螺栓。

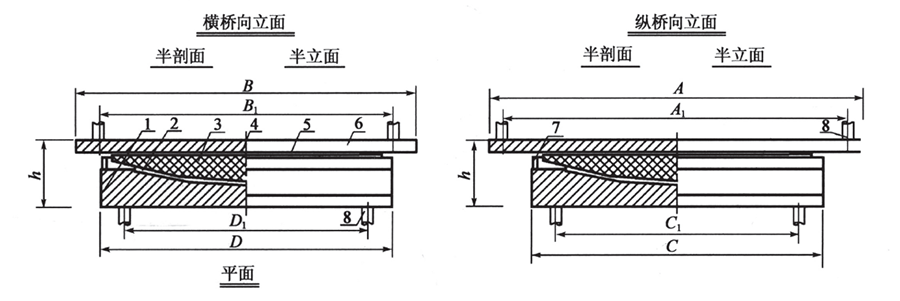

圖 1 單向活動支座結構示意圖

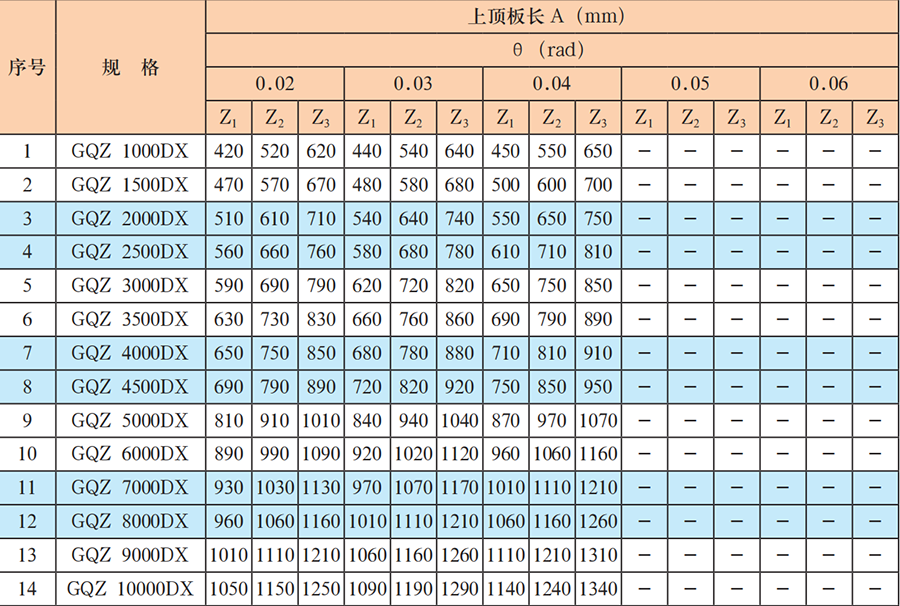

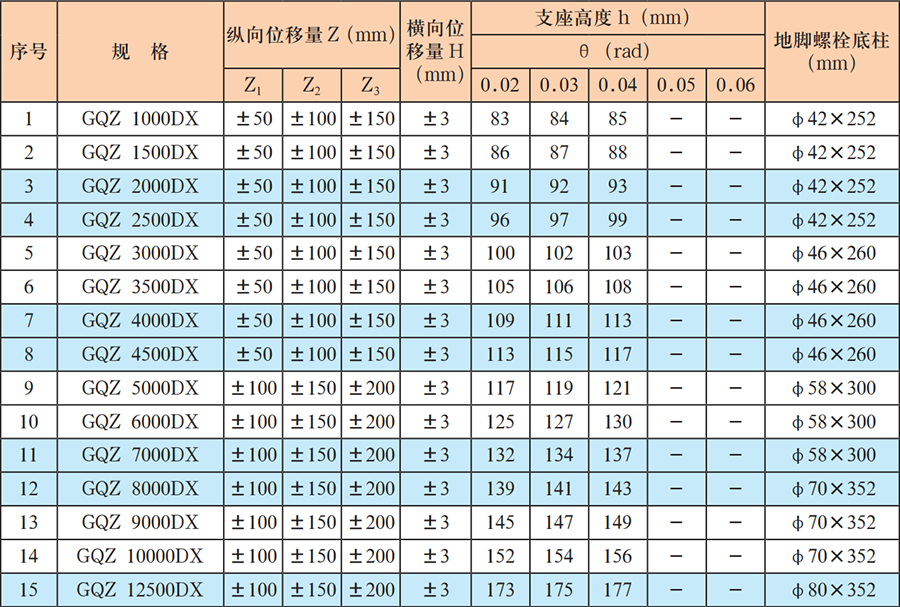

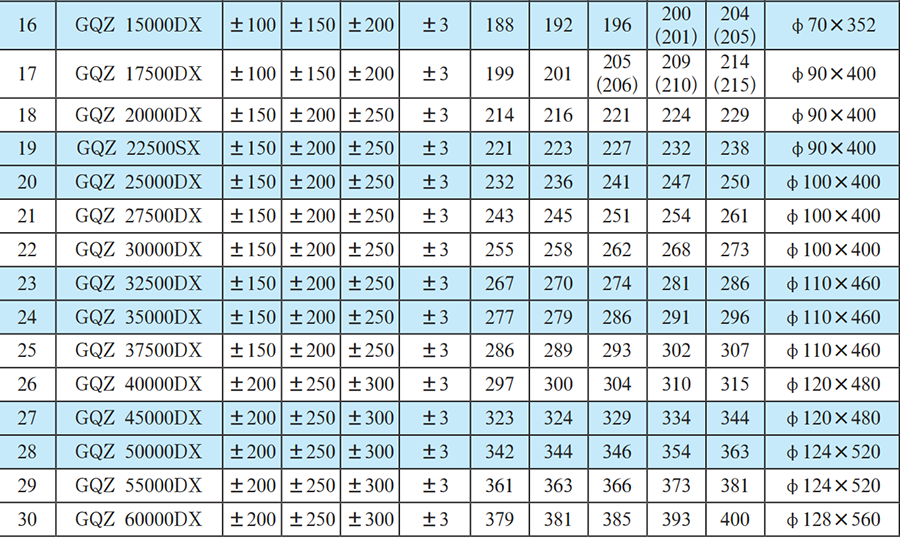

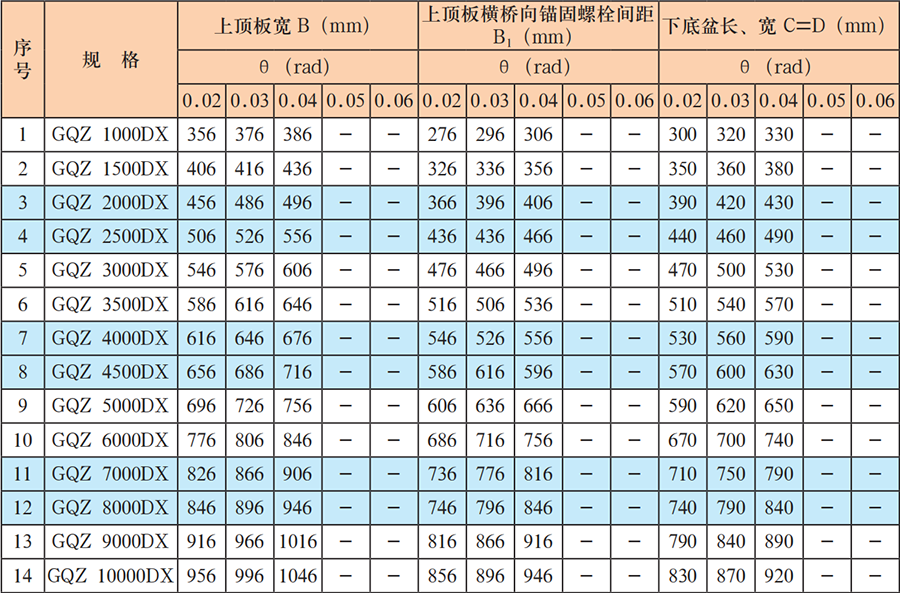

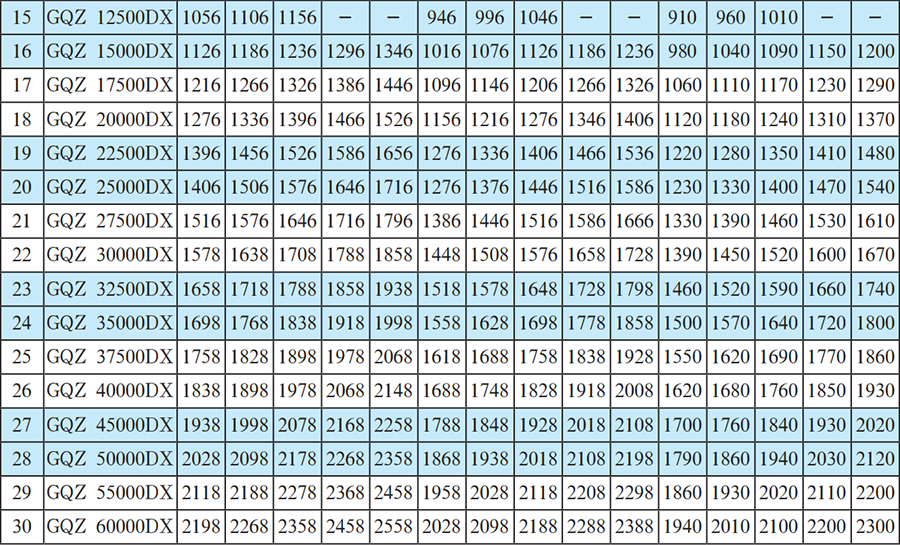

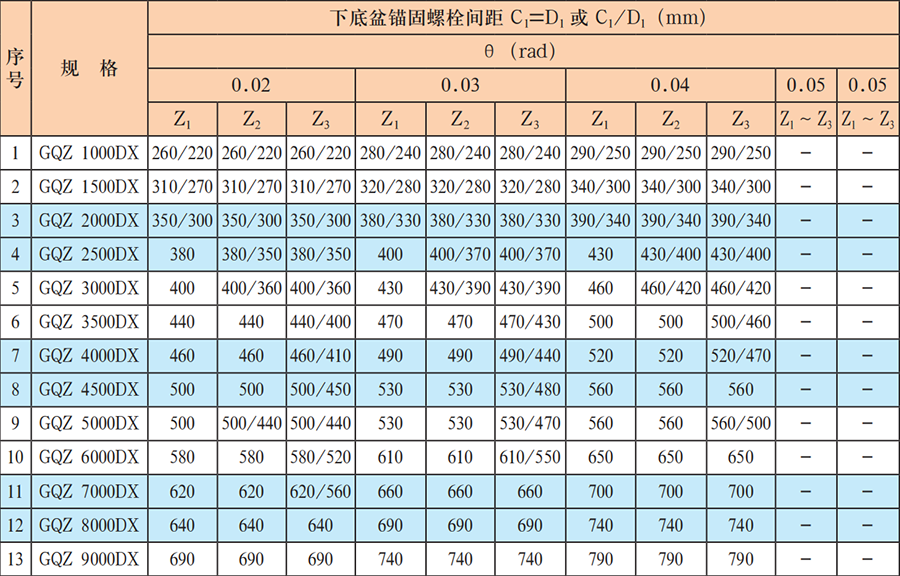

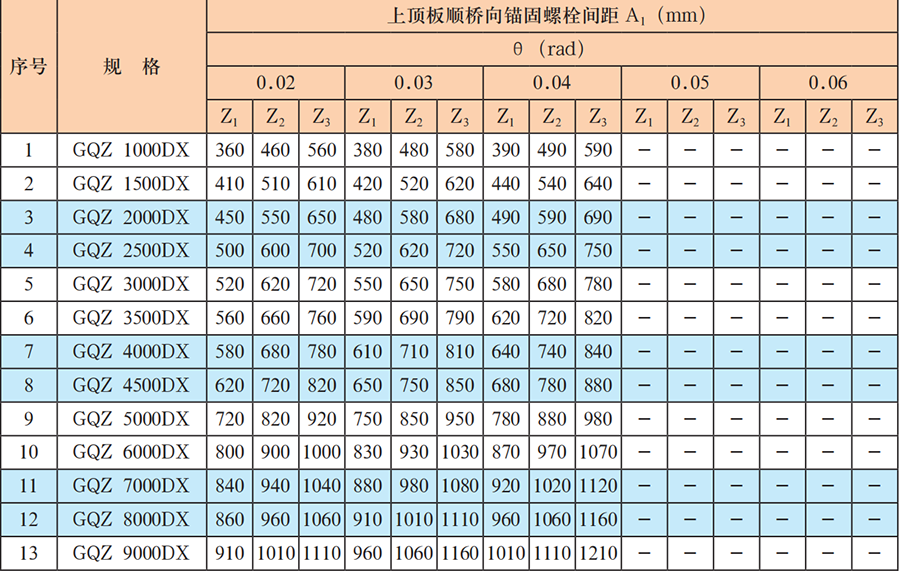

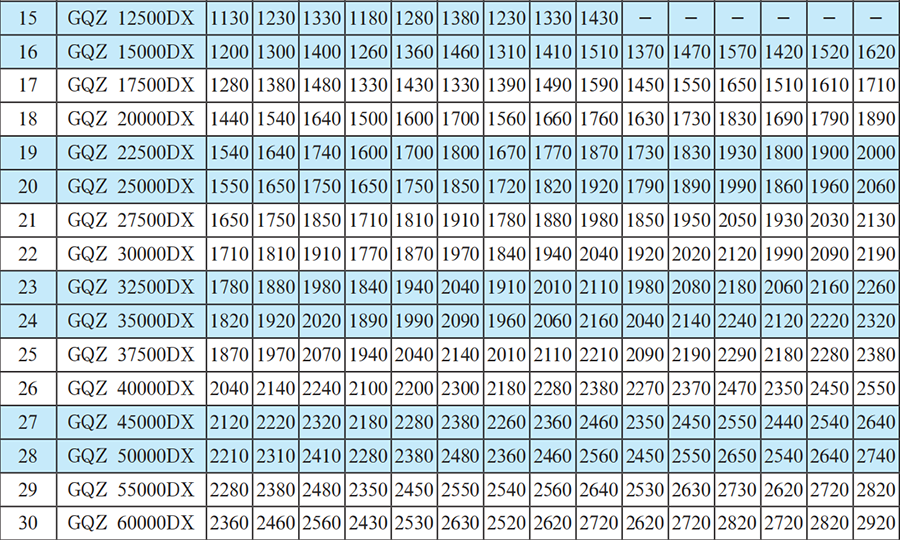

表 1 單向活動支座規格系列

表 1 ( 續 )

表 1 ( 續 )

表 1 ( 續 )

表 1 ( 續 )

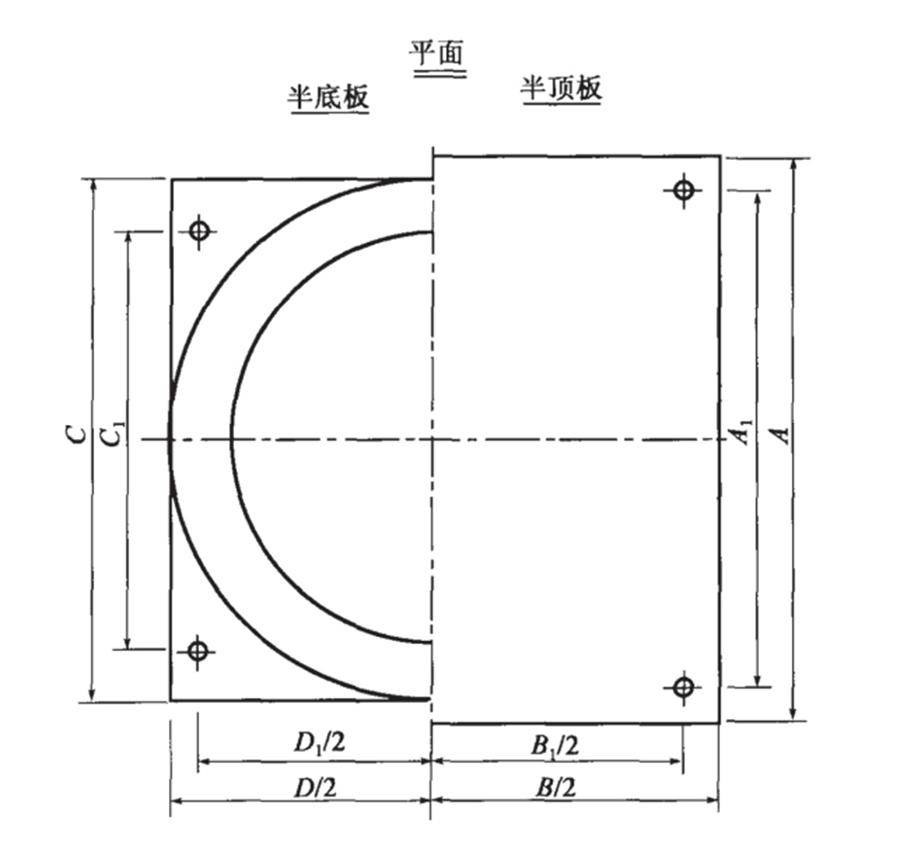

5.2 雙向活動支座結構示意圖見圖 2,，其規格系列見表 2,。

說明：   

1——下底盆；

5——平面不銹鋼板,；   

2——球面聚四氟乙烯板,；

6——上頂板；   

3——球型鋼襯板,；

7——鋼擋圈,；   

4——圓形平面聚四氟乙烯板；

8——錨固螺栓,。

圖 2 雙向活動支座結構示意圖

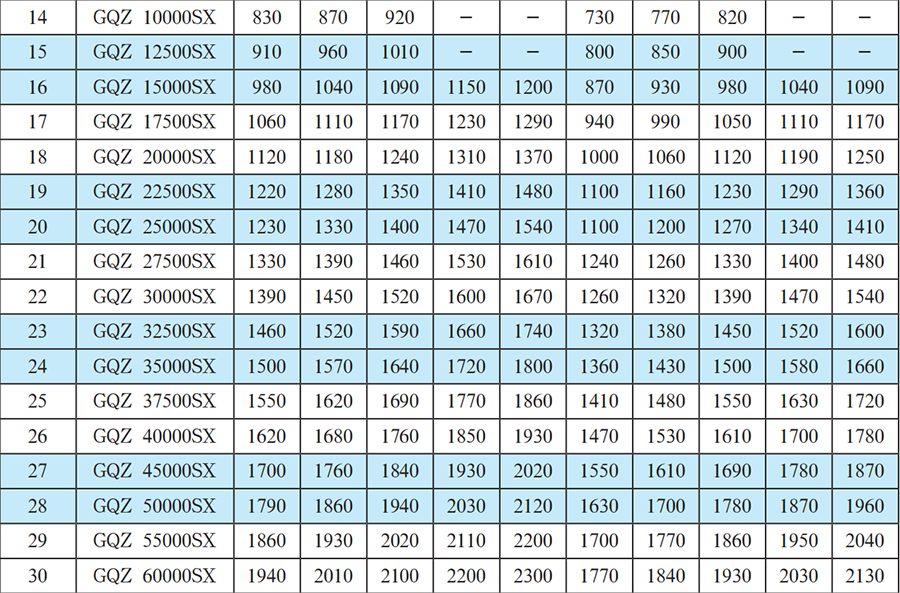

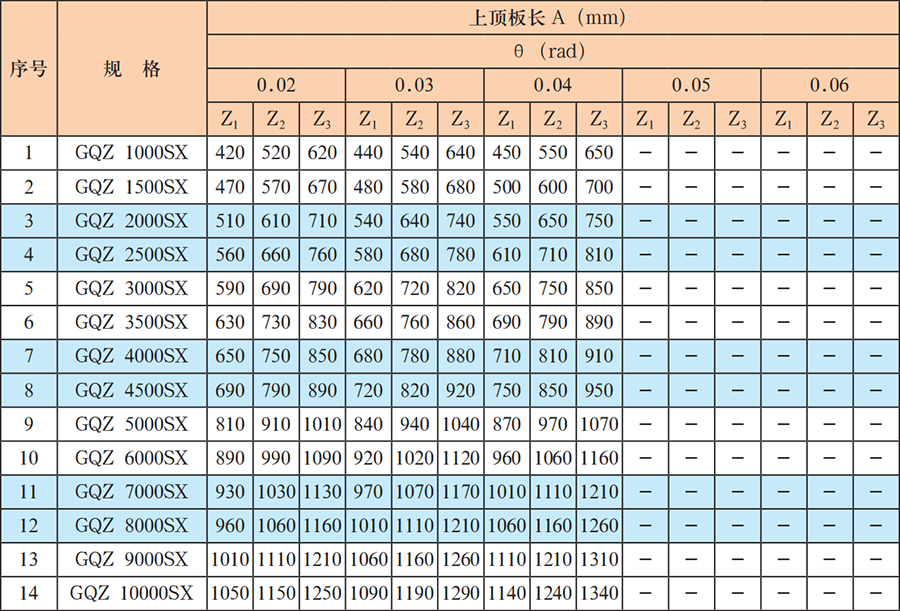

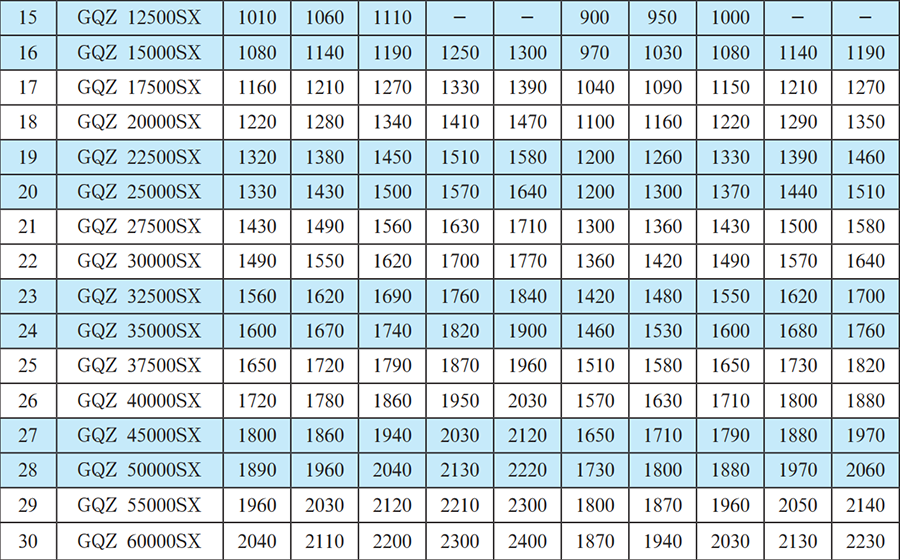

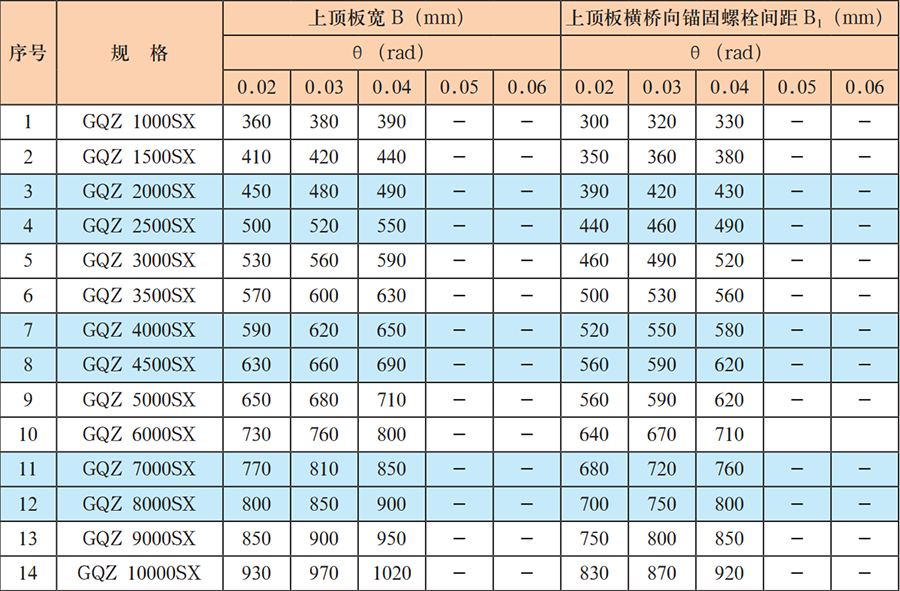

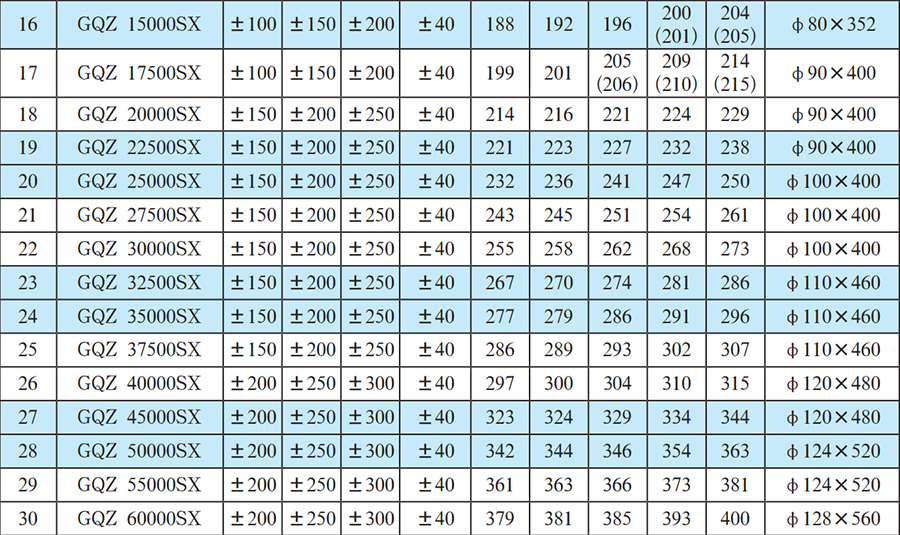

表 2 雙向活動支座規格系列

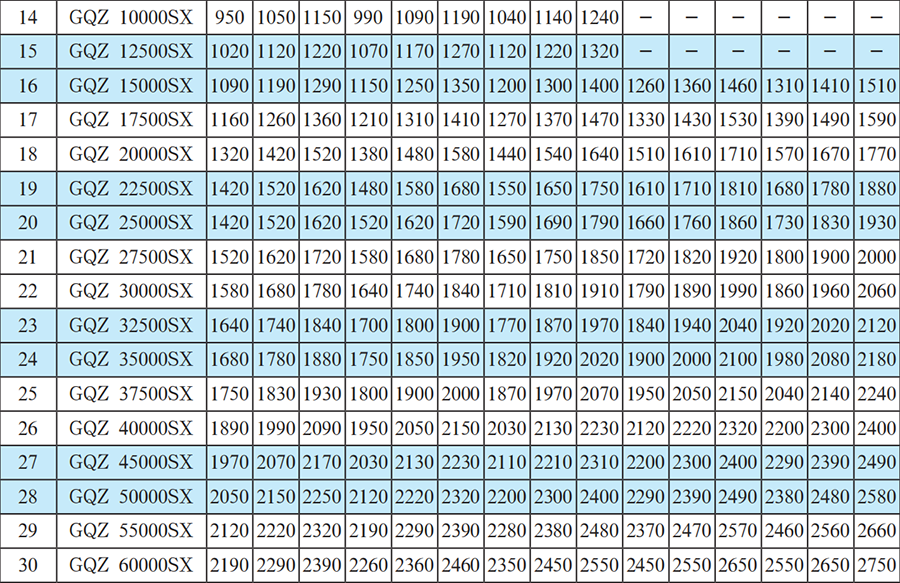

表 2 ( 續 )

表 2 ( 續 )

表 2 ( 續 )

表 2 ( 續 )

5.3 固定支座 GQZ-GD 結構示意圖見圖 3,，其規格系列見表 3。

說明：   

1——下底盆,；

5——平面聚四氟乙烯板,；   

2——球面聚四氟乙烯板；

6——不銹鋼板,；   

3——球型鋼襯板,；

7——防塵密封圈；   

4——上頂板,；

8——錨固螺栓,。

圖 3 固定支座結構示意圖

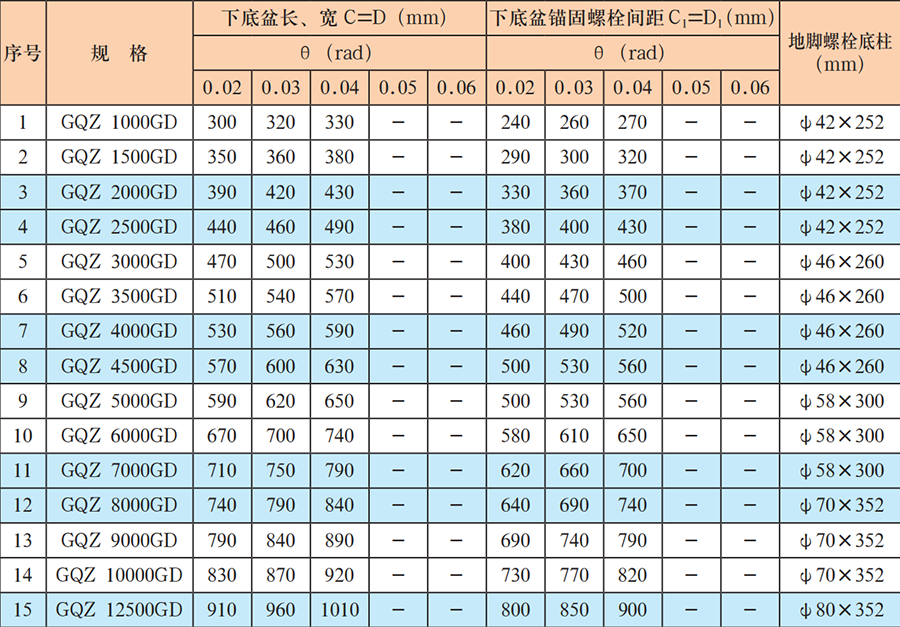

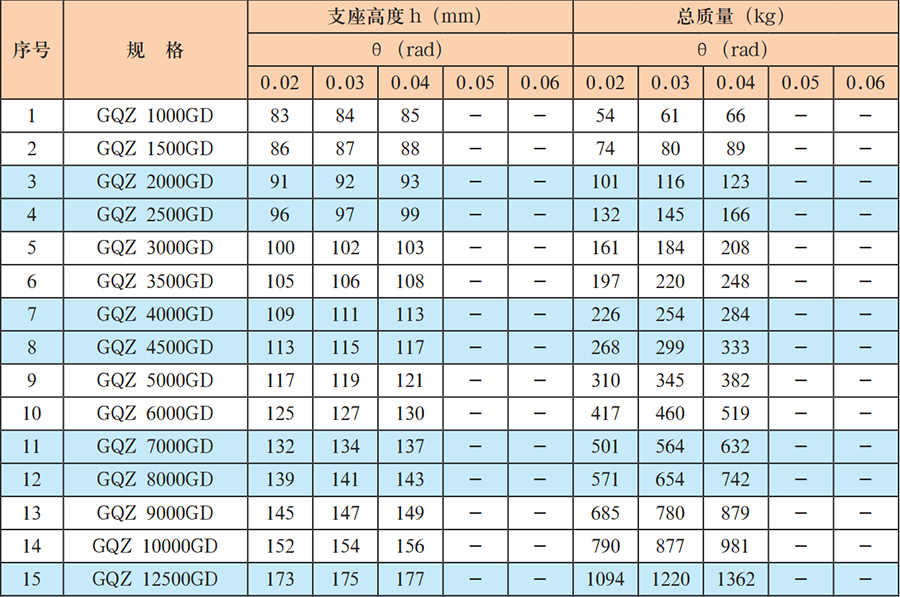

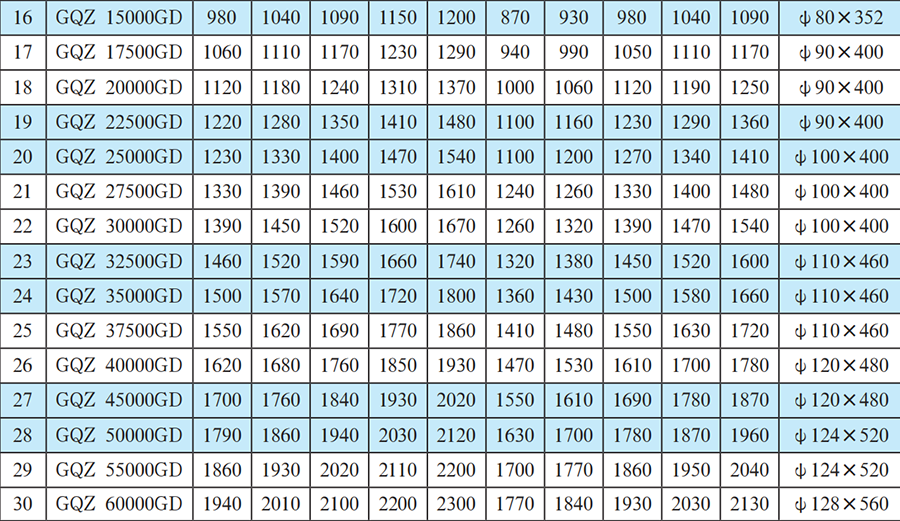

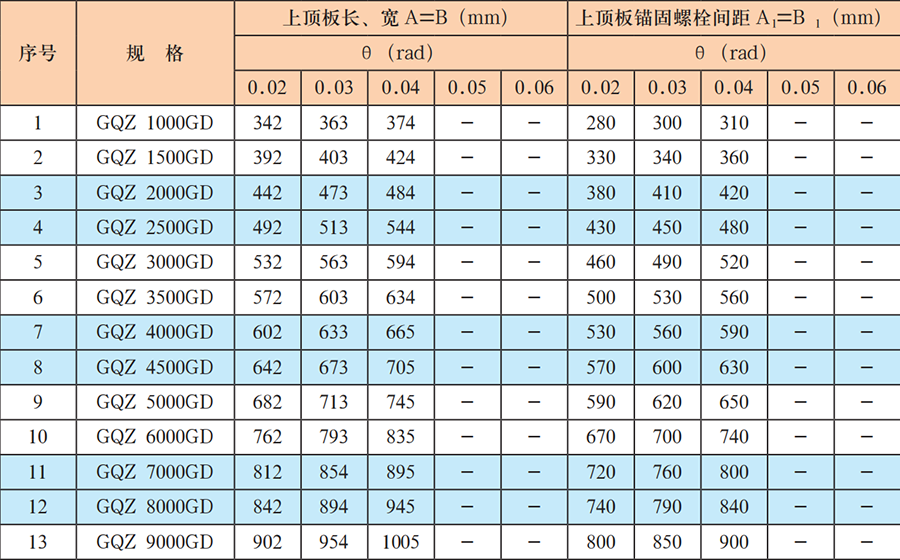

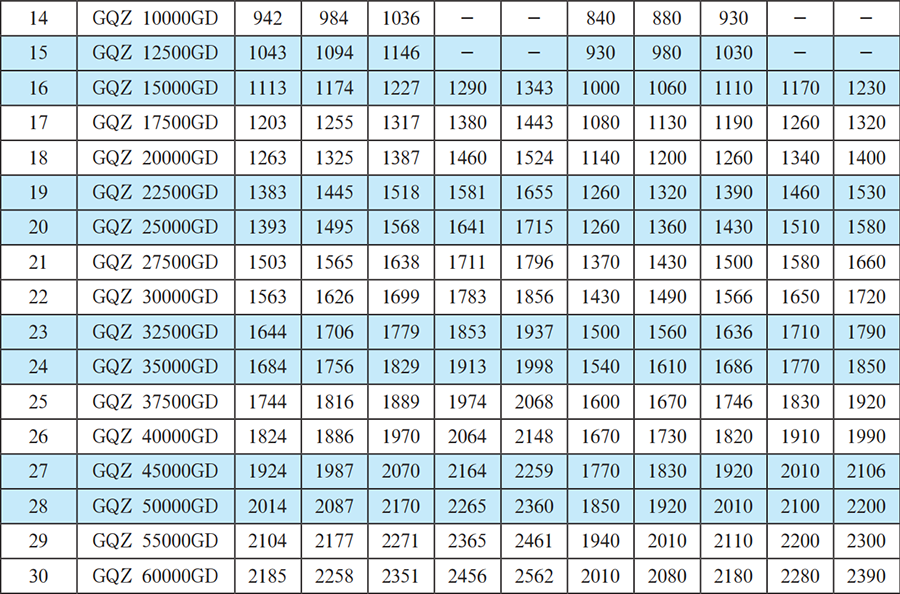

表 3 固定支座規格系列

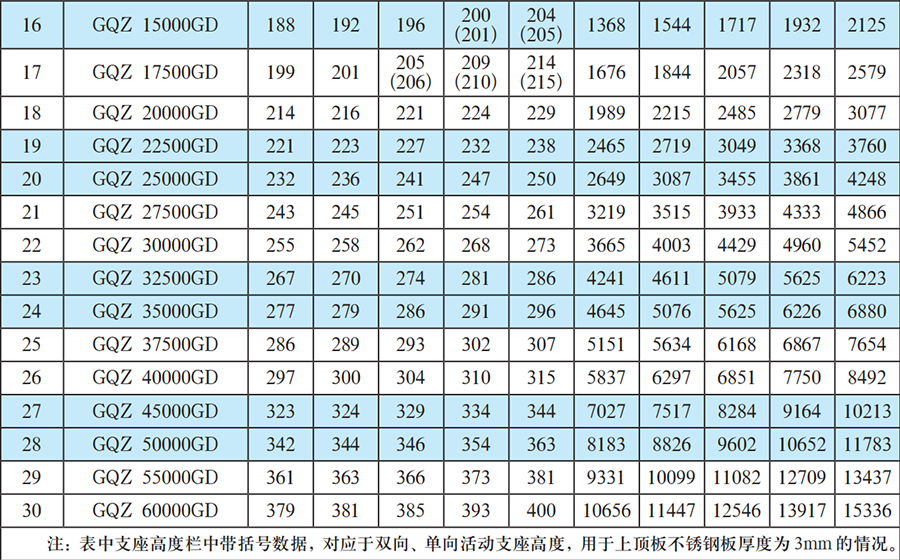

表 3 ( 續 )

表 3 ( 續 )
