JPZ系列盆式橡膠支座

  1,、總 則

    JPZ 系列新型盆式橡膠支座參照行業標準,，同時參照并滿足歐洲標準進行設計的行業標準構件產品，屬省部級科技成果,，適用于各類公路,、市政道路及軌道交通橋梁。

    2,、設計依據

    《公路橋涵設計通用規范》（JTG D60-2004）

    《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62-2004）

    《公路橋梁抗震設計細則》（JTG/T B02-01-2008）

    《城市橋梁設計荷載標準》（CJJ 77-98）

    《鋼結構設計規范》（GB 50017-2003）

    《鐵路橋涵設計基本規范》（TB 10002.1-2005）

    《鐵路橋梁鋼結構設計規范》（TB 10002.2-2005）

    《鐵路橋涵鋼筋混凝土和預應力混凝土結構設計規范》（TB 10002.3-2005）

    《鐵路工程抗震設計規范》（GB 50111-2006）

    《公路橋梁盆式支座》（JT/T 391-2009）

    《鐵路橋梁盆式橡膠支座》（TB/T 2331-2004）

    《客運專線橋梁盆式橡膠支座暫行技術條件》（科技基【2005】101 號）

    《客運專線橋梁盆式橡膠支座暫行技術條件補充規定》（科技基【2007】95 號）

    《Structural bearings - Part 2: Sliding elements》（EN 1337-2：2004）

    《Structural bearings - Part 5: Pot bearings》（EN 1337-5：2005）

    3,、產品結構

• 結構新穎

    固定型支座采用卡榫結構，水平力可均勻地傳遞到任意方向,，提升了支座的受力性能,；單向活動型支座采用中間導軌結構，加工精度可靠,，提升了支座的滑動導向性能,；

• 材質優良

    支座主要鋼材采用 Q345 熱軋鋼板，提高了支座整體受力性能,；耐磨材料采用改性超高分子量聚乙烯，提升了支座的耐磨性能,、滑動性能和使用壽命,；優質材料的采用有效地減小了支座的結構尺寸，減輕了重量,，降低了造價,。

• 安裝方便

    支座推薦采用套筒及錨固螺栓與墩、梁連接,，安裝方便,、更換容易。JPZ 系列新型盆式橡膠支座構造合理,，性能優越,，安裝方便,，耐久性好，性價比是一款能夠同時滿足國內外行業標準和國際標準的新型橋梁標準構件系列產品,。

4,、支座代號

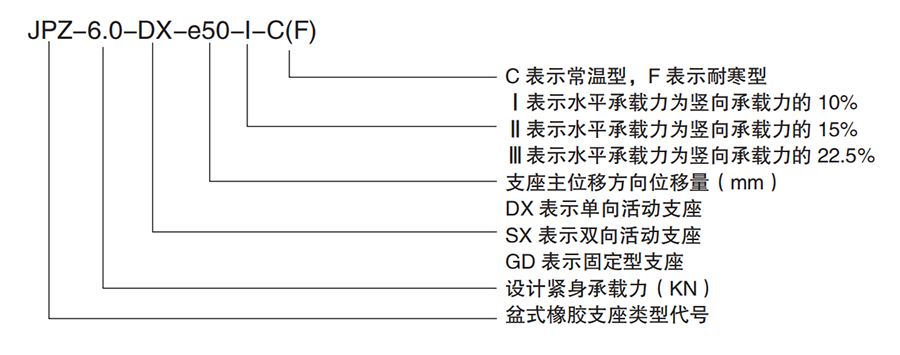

本例表示豎向承載力為 6.0KN，主位移方向位移量為 ±50mm,，水平承載力為豎向承載力的10%,，常溫單向活動盆式橡膠支座。   

5,、技術性能   

5.1 豎向承載力   

本系列支座根據設計需求,，JPZ- Ⅰ、JPZ- Ⅱ型豎向承載力分為 33 個等級： 0.4MN,、0.5MN,、0.6MN、0.8MN,、1.0MN,、1.5MN、2.0MN,、2.5MN,、3.0MN、3.5MN,、4.0MN,、5.0MN、6.0MN,、7.0MN,、8.0MN、9.0MN,、10.0MN,、12.5MN、15.0MN,、17.5MN,、20.0MN、22.5MN,、25.0MN,、27.5MN、30.0MN,、32.5MN,、35.0MN、37.5MN,、40.0MN,、45.0MN,、50.0MN、55.0MN,、60.0MN,。   

JPZ- Ⅱ型豎向承載力分為 27 個等級：   

2.0MN、2.5MN,、3.0MN,、3.5MN、4.0MN,、5.0MN,、6.0MN、7.0MN,、8.0MN,、9.0MN、10.0MN,、12.5MN,、15.0MN、17.5MN,、20.0MN,、22.5MN、25.0MN,、27.5MN,、30.0MN、32.5MN,、35.0MN,、37.5MN、40.0MN,、45.0MN,、50.0MN、55.0MN,、60.0MN,。

5 .2 水平承載力   

固定型支座各向、單向活動型支座非活動方向的設計水平承載力分三級：   

JPZ- Ⅰ型——水平承載力為支座豎向承載力的 10%,，一般適用于地震動峰值加速為 0.05g 地區的橋梁；   

JPZ- Ⅱ型——水平承載力為支座豎向承載力的 15%,，一般適用于地震動峰值加速為 0.10g 地區的橋梁,；   

JPZ- Ⅲ型——水平承載力為支座豎向承載力的 22.5%，一般適用于地震動峰值加速為 0.15g 地區的橋梁,；   

雙向活動型支座各向,、單向活動型支座活動方向的水平承載力不大于支座豎向承載力的 5%,。

5.3 設計轉角 θ （rad ）   

本系列支座設計轉角不小于 ±0.02rad。   

5.4 設計位移   

單向活動型支座活動方向橫向放置時橫橋向的位移量和雙向活動型支座橫橋向的位移量為±50mm,；   

單向活動型支座的活動方向和雙向活動型支座的順橋向位移量分為 ±50mm,，±100mm，±150mm,，±200mm,，±250mm；   當有特殊需要時,，可按照實際需要調整位移量,。   

5.5 溫度適用范圍   

本系列支座溫度適用范圍常溫型為 -25℃～ +60℃；耐寒型為 -40℃～ +60℃,。   

5.6 摩擦系數 μ   

本系列支座設計摩擦系數不大于 0.03,。   

5.7 梁底坡度   

現澆梁的坡度：由梁底設置預埋鋼板或楔形混凝土塊調整；

預制梁的坡度：可在制梁時通過支座上部的預埋鋼板調整,，也可在梁底預埋平鋼板后在支座頂面加設

楔形調坡鋼板調整,；坡度較小時（≤ 2%），本系列支座還可直接在上支座板頂面設置坡度進行調整,。   

5.8 混凝土強度等級   

采用本支座時,，梁體混凝土強度等級不宜低于 C45，支承墊石混凝土強度等級不宜低于 C40,。   

注：若項目有特殊需求,，本系列支座以上各技術性能參數均可進行定制設計。
